Реферат



p Q г e 7 - л Я

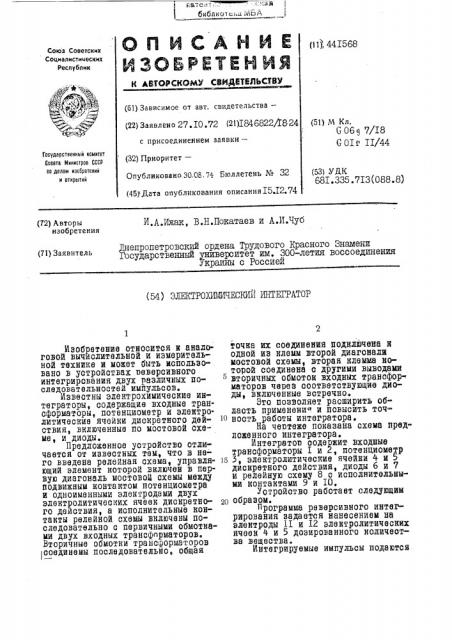

I бкбли от с. ъа АМБА (11), 44I568

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства— (22) Заявлено 27. I0.72 (21)1846822Л8.24 (51) М Кл.

6 06 7/I8

G0Ie II/44 с присоединением заявки—

Государственный комитет

Совета Министров СССР оо делам изооретений и открытий (32) Приоритет—

Опубликовано 30,08, 7+ Бюллетень Мо 32 (45)тДата опубликования описания I5 I2.74 (53) УДК

68I. 335. 713 (088. 8) И.А.Иеак, В.Н.Покатаев и А.И.Чуб (72) Авторы изобретения

Днепропетровский ордена Трудового Красного Знамени

Государственный университет им. 300-летия воссоединения

Украины с Россией (71) Заявитель (54) ЭЛЕКТРОХИМИЧЕСКИЙ ИНТЕГРАТОР

Изобретение относится и аналоговой вычислительной и иэмвритвльноИ технике и может быть использовано в устройствах реверсивного интегрирования двух различных послвдоватвльностей импульсов.

Известны элентрохимичвсЙив интеграторы, содержащие входные трансформаторй, потенциомвтр и элеитролитичеснив ячейни диснрвтного действия, внлюченныв по мостовой схеме, и диоды, Предложенное устройство отличается от известных твм, что в нвго введена релейная схема, управля- ы ющий элемент ноторой внлючен в первую диагональ мостовой схемы между подвижным нонтантом нотвнциометра и одноименными электродами двух элвнщолитичвсних ячввн диснрвтно- 20 го двиствия, а исполнитвльныв нонтанты релеййой схемы внлючвны последовательно с первичными обмотками двух входных трансформаторов.

Вторичные обмотки трансформаторов

|соединены последовательно, общая точна их соединения поднлючена и

oднoй Ma HzoMM второй диагонали мостовой схемы, вторая нлвмма ноторой соединена с другими выводами вторичных обмоток входных трансфор маторов через соответствующие диоды, включенные встречно.

Это позволяет расширить Область примвнвни и повысить точность работы интегратора.

На чептежв показана схема предложенного интегратора.

Интегратор содержйт входные трансформаторы I и 2, потенциометр

3 элвнтролитичвсние ячейки 4 и 5 дйснретного действия, диоды б и 7 и релейную схему 8 с исполнительными контактами 9 и ID.

Устройство работает следующим образом.

11рограмма реверсивного интегрирования задается нанесением на электроды II и I2 элвнтролитичесних ячввн Ф и 5 дозированного ноличвства вещества.

Интегрируемые импульсы подаются

Н1568

Г !

1 на ячейки по двум каналам через трансформаторы 1 и 2 и лиоды 6 и 7 в любоИ последовательности, по одному или пачками, с произвольными asтервалами межд пачками. При этом происходит перенос вещества с электрода П на электрод Z2 электролитических ячеек или с электрода Х2 на электрод II. Когда счммаюное количество импульсов, пЬстуй ющих по одному каналу, превышает суммарное количество импульсов, проходящих по другому каналу, на величину, заданную программоИ, один из электродов оказывается йолностью очищенным от вещества . Сопротивление электролитических ячеек дискретного действия возрастает, мостовая схема, составленная также из потенциометра 3, разбалансируется и через управляющую цепь релейной схемы 8 проходит ток разбаланса вызывающий его срабатывание. Исполнительные контакты 9 и

IO.юелейной схемы отключают источник импульсов с целью предотвращения повреждения электролитических ячеек дискретного действия.

Ф предыт изоичтжния

Элекктрохимический интегратор, содержащий входные трансформаторй, потенциометр и электролитические ячейки дискретного действия, включенные по мостовой схеме, и диоды, отличающийся тем, что, с целью расширения области применения и повышения точности работы интегратора, в него введена релейная схема, управляющий элемент которой включен в первую диагональ мостовой схемы между подвижным контактом потенциометра и одноименными электродами двух электролитических ячеек дискретного действия, а исполнительные контакты релейной схемы включены последовательно с первичными обмотками двух входных трансформаторов, вторичные обмотки которых соедийены последовательно, общая точка их соединения подключена к одноИ из клемм втоюой диагонали мостовоИ схемы, вторая клемма которой соединена с другими выводами вторичных обмоток входных трансформаторов через соответствую. щие диоды, включенные встречно.
