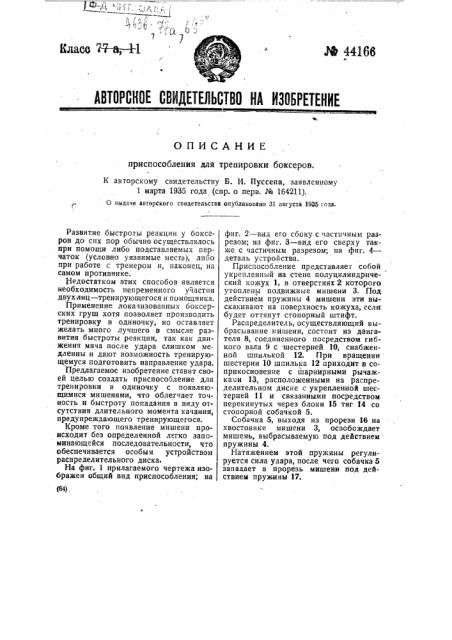

АВТОРСКОЕ СВИДЕТЕЛЬСТВО НА ИЗОБРЕТЕНИЕ

Кльсб И - И

ОПИСАНИЕ приспосооления для тренировки боксеров.

К авторскому свидетельству Б. И. Пуссепа, заявленному

1 марта 1935 года (спр. о перв. М 164211).

0 выдаче авторского свидетельства олубликовано 31 августа 1935 года. (64) .

Развитие быстроты реакции у боксеров до сих пор обычно осуществлялось при помощи либо подставляемых перчаток (условно уязвимые места), либо при работе с тренером и, наконец; на самом противнике.

Недостатком этих способов является необходимость непременного участия двухлиц — тренирующегося и помощника.

Применение локализованных боксерских груш хотя позволяет производить тренировку в одиночку, но оставляет желать много лучшего в смысле развития быстроты реакции, так как движения мяча после удара слишком медленны и дают возможность тренирующемуся подготовить направление удара.

Предлагаемое изобретение ставит своей целью создать приспособление для тренировки в одиночку с появляющимися мишенями, что облегчает точность и быстроту попадания в виду отсутствия длительного момента качания, предупреждающего тренирующегося.

Кроме того появление мишени происходит без определенной легко запоминающейся последовательности, чтообеспечивается особым устройством распределительного диска.

На фиг. 1 прилагаемого чертежа изображен общий вид приспособления; на фиг. 2 — вид его сбоку с частичным разрезом; на фиг. 3 — вид его- сверху также с частичным разрезом; на фпг. 4— деталь устройства.

Приспособление представляет собой укрепленный на стене полуцилиндрический кожух 1, в отверстиях 2 которого утоплены подвижные мишени 3. Под действием пружины 4 мишени эти выскакивают на поверхность кожуха, если будет оттянут стопорный штифт.

Распределитель, осуществляющий выбрасывание мишени, состоит из двигателя 8, соединенного посредством гибкого вала 9 с шестерней 10, снабженной шпилькой 12. Г1ри вращении шестерни 10 шпилька 12 приходит в соприкосновение с шарнирными рычажками 13, расположенными на распределительном диске с укрепленной шестерней 11 и связанными посредством перекинутых через блоки 1б тяг 14 со стопорной собачкой 5.

Собачка 5, выходя из прорези -16 на хвостовике мишени 3, освобождает мишень, выбрасываемую под действием пружины 4.

Натяжением этой пружины регулируется сила удара, после чего собачка 5 западает в прорезь мишени под действием пружины 17.

Фиг1

Car. 3

Шестерня 1О снабжена нечетным числом зубцов, благодаря чему шпилька 12 с каждым оборотом шестерни задевает новые рычажки. Это уничтожает какую бы то ни было запоминающуюся последовательность в выбрасывании мишеней.

Для смягчения удара как мишени, так и кожуха покрыты слоем волоса 6 или т. и., предохранительными кожей или брезентом.

Предмет изобретения.

1. Присйособление для тренировки боксеров с применением подвижных

Эксаерт и редактор А. А. Адасиискаи мишеней для удара, отличающееся тем, что для выбрасывания мишеней применен дисковый распределитель А, несущий на себе ряд связанных тягами 14 с собачками 5 и шпильками 12 рычаж. ков 13, приводимых в движение при вращении распределителя и расположенных на шестерне 10.

2. Форма выполнения устройства по п. 1, отличающаяся тем, что шестерня 11 распределителя снабжена нечетным числом зубцов с целью нарушения правильного чередования выбрасываемых мишеней.
