Реферат

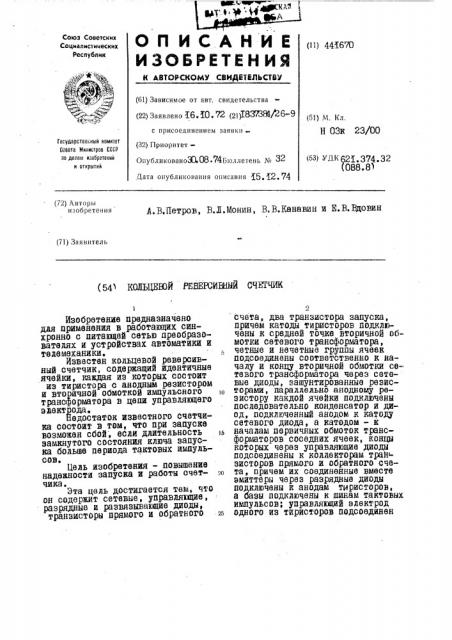

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Респу6лик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено Х6. ХО ° 72 (21jM37381/26 (51) М. Кл.

Н 03к 23/00 с присоединением заявки

Гооударствекиый комитет

Совета Милиотров СССР по делам изобретений и открытий (32) ПриоритетОпубликовано30.08.74Бтоллетень М 32

Дата опубликования описания 5. 12. 74 (бЖ Дк 627..374.32 (088.8> (72) Авторы изобретения

А.В,Петров, В.Л.Монин, В.В.Канавин и Е.В.Вдовин (71) Заявитель (541 KQEbIQKM РЕИРСИИЙЙ СЧЕТЧИК

Изобретение предназначено для применения в работающих синхронно с питающей сетью преобразоВателях и устройствах автоматики и телемеханики. а

Известен кольцевой реверсивный счетчик, содержащий идентичные ячейки, каждая из которых состоит из ти сто с анодным резистором ри ра и вторичной обмоткой импульсного 1о трансформатора в цепи управляющего электрода.

Недостаток известного счетчисостоит В том, что при запуске

EB

Возможен сбОЙ; если Длительность 1а замкнутого состояния ключа запуска больше периода тактовых импульСОВ.

Цель изобретения — QOBHmBHE8 надежности запуска и работы счет- »о чика, Эта цель дОстигается тем, что он содержит сетевые, управляющие, разрядные и развязывающие диоды, транзисторы llpKNOK О и Обратного s счета, два транзистора запуска, причем катоды тиристоров подключены к средн8й точке Вторичной Обмотки сетевого трансформатора, четные и нечетные группы ячевк подсоединены соответственно к началу и концу вторичной обмотки сетевого трансформатора через сетевые диоды, зашунтированные резисторами, параллвльнв анодному рвзистору каждой ячейки подключены последовательно конденсатор и диод, подключенный анодом к катоду сетевого диода, а катодом — к началам первичйых обмоток трансформаторов соседних ячеек, концы которых через управляющие диоды подсоединены к коллекторам трайзисторов прямого и обратного счета, причем их соединенные вместе дмйттеры чя р8 3 разрядные диоды подключены к анодам тиристоров, а базы подключены к шинам тактовых импульсов; управляющий электрод одного из тиристоров подсоединен

4416 к ш п.в питания через ключ и первый транзистор запуска, база которого через стабилитрон соединена с катодами тиристоров, а эмиттврный переход зашунтиройан кол- 5 лекторно-эмиттерным пврвходом второго транзистора запуска, база которого соядинвна через развязывающие диоды с анодом упомянутого тиристора и анодами других тиристоров той жв группы ячеек.

На чертеже представлена принципиальная схема устройства.

Счетчик состоит из сетевого трансформатора Х, диодов 2, зашунтированных резисторами 3, включенных в цепь вторичной обмотки трансформатора К, тиристоров 4 анодных резисторов 5, диодов 6, конденсаторов 7, импульсных трансформаторов 8, дйодов 3 и ХО, составляю щих ячвйкй счетчика, трайзисторов

И и Х2 прямого и обратного счета, и схвмы запуска, состоящвй из трай- .,„зисторов ХЗ и 14 запуска, стабилитрона Х5 развязывающих диодов

Хб, ключа f? и резисторов 8-23, обеспечивающих режим транзисторов.

Счетчик работает слвдующим образом.

Зайуск производят замыканием ключа 17. После префышвния мгновенного значения напряжения питания порога стабилизации стабилитрона

I5,. послвдний, опираясь, включает транзистор 13 запуска, и на управляющий электрод пврвого тиристора 4 подается управляющий импульс, отпирающии его. При этом 4, по цвйи, содержащей резистор 23, диод 16 и открывакщийся тиоистор

4, отпирается транзистор 14 запуска, шунтируя эмиттерный переход транзйстора 1. Последний запирается и првкращавт ток в цепи упав. ляющего электрода тиристора 4. При послвдующвй работв счетчика и отпирании очередных тиристоров ложного включения Ilep30I o TEpHcтора нв 50 происходит, так как тактовый импульс поступает раньше, чвм отпирается стабилитрон 5, и транзистор i4 запуска, включаясь по цепи, содержащей открытый тиристор 4 счетчика, запирает транзистор 13 запуска.

Таким образом, ключ пуска Х7 может быть включен на время, превышающее два периода тактовых импульсов, без опасности ложного включенйя тиристора 4 счетчика.

Тактовые импульсы, подаваемые на вход Й при прямом счете, или на вход 0 при обратном счете, 4 в прОмвжуток врвменй между моментом перехода через нуль питающего напряжения m моментом отпирания стабилитрона 15 отпирают транзистор прямого и обратного счета

Ы (Х2}. При этом создается цепь разряда конденсатора 7 первичная обмотка трансформатора 1, диод 9, транзистор И (12), диод 10. На вторичной обмотке трансформатод 8 индуцирувтся импульс,: отпирающий очередной тиристор-(расположенный справа по схеме от проводившего в предыдущий такт при прямом счете, и слева — при обратном).

В кажд1й такт заряжавтся через диод 6 только тот из конденсаторов 7. который связан с отпертыми в данный такт тиристором 4.

Тиристоры заозираются за счет перехода через нуль питающего напряжения и приложения к тиристору обратного напряжения по цепи, содержащей полуобмотку свт8вОго трансформатора и резисторы 3 и 5.

Резисторы 5 удерживают тиристоры в включенном состоянии в проводящий такт и, кроме того, шунтируют конденсаторы 7 в нвпроводящие такты, не позволяя им заряжаться оками утечки тиристоров и полностью исключая возможность возникновения импульса помехи и ложного включения тиристоров счетчика.

ПРИМЕТ ИЗОБРЕТЕНИЯ

Кольцевой рвверсивный счетчик с питанием от сети пвременного тока, содержащий идвнтичныв ячейки, жаждая из которых состоит из тиристора с анодным резистором и вторичной обмоткой импульсного трансформатора в цепи управляющего электрода, о т л и ч а юшийся T8Mð что с ц8лью повышения надежйости запуска и работы счетчика, он содержит сетевые,: управляющйе, разрядные и развязывающив диоды, транзисторы прямого и обратного бчвю, два транзистора запуска, причем катоды тиристоров подключены к средней точке вторичной обмотки сетевого трансформатора, четные и нечетныв группы ячеек подсоединены соответственна к

i началу и концу вторичной обмотки сетевого трансформатора через сетевые диоды, зашунтированнив резисторами, парллвльно анодному резистору каждой ячей447670

Сеп ь

S ки подключены последовательно конденсатор и диод р подключвншй анодом к катоду сетевого диода, а катодом — к началам пврвичнйх обмоток трансформаторов сосвдних ячеек, концы которых через управляющие диоды подсоединены к коллек торам транзисторов прямого и обратного счета, причем их соединенные вместе амиттеры через разрядныв диоды подключены к анодам тиристоров, а базы подключены к шинам так. товых импульсов; управляющий электрод одного йз тиристоров подсоединен к шине питания через ключ и первый транзистор запуска, база которого через стабилитрон соединена с катодами тиристоров, а эмиттврный переход зашунтировай коллекторно-змиттерным переходом второго транзистора запуска, база которого соединена через развязывающие диоды с анодом упомянутого тиристора и анодами других тиристовов той жв группы ячеек.
