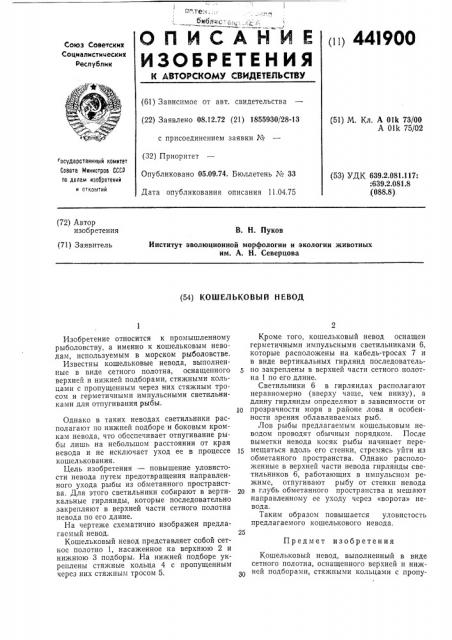

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ttt) 44!900

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 08.12.72 (21) 1855930/28-13 с присоединением заявки № (32) Приоритет

Опубликовано 05.09.74. Бюллетень № 33

Дата опубликования описания 11.04.75 (51) M. Кл, А 011с 73/00

А 011с 75/02 государственный комитет

Совета Министров СССР по делам изобретений и откоытий (53) УДК 639.2.081.117:

:639.2.081.8 (088.8) (72) Автор изобретения

В. Н. Пуков (71) Заявитель

Институт эволюционной морфологии и экологии животных им. А. Н. Северцова (54) КОШЕЛЬКОВЫЙ НЕВОД

Предмет изобретения

Изобретение относится к промышленному рыболовству, а именно к кошельковым неводам, используемым в морском рыболовстве.

Известны кошельковые невода, выполненные в виде сетного полотна, оснащенного верхней и нижней подборами, стяжными кольцами с пропущенным через них стяжным тросом и герметичными импульсными светильниками для отпугивания рыбы.

Однако в таких неводах светильники располагают по нижней подборе и боковым кромкам невода, что обеспечивает отпугивание рыбы лишь на небольшом расстоянии от края невода и не исключает уход ее в процессе кошелькования.

Цель изобретения — повышение уловистости невода путем предотвращения направленного ухода рыбы из обметанного пространства. Для этого светильники собирают в вертикальные гирлянды, которые последовательно закрепляют в верхней части сетного полотна невода по его длине.

На чертеже схематично изображен предлагаемый невод.

Кошельковый невод представляет собой сетное полотно 1, насаженное на верхнюю 2 и нижнюю 3 подборы. На нижней подборе укреплены стяжные кольца 4 с пропущенным через них стяжным тросом 5.

Кроме того, кошельковый невод оснащен герметичными импульсными светильниками 6, которые расположены на кабель-тросах 7 и в виде вертикальных гирлянд последовательно закреплены в верхней части сетного полотна 1 по его длине.

Светильники 6 в гирляндах располагают неравномерно (вверху чаще, чем внизу), а длину гирлянды определяют в зависимости от

10 прозрачности моря в районе лова и особенности зрения облавливаемых рыб.

Лов рыбы предлагаемым кошельковым неводом проводят обычным порядком. После выметки невода косяк рыбы начинает пере15 мешаться вдоль его стенки, стремясь уйти из обметанного пространства. Однако расположенные в верхней части невода гирлянды светильников 6, работающих в импульсном режиме, отпугивают рыбу от стенки невода в глубь обметанного пространства и мешают направленному ее уходу через «ворота» невода.

Таким образом повышается уловистость предлагаемого кошелькового невода.

Кошельковый невод, выполненный в виде сетного полотна, оснащенного верхней и нижней подборами, стяжными кольцами с пропу441900

Составитель С. Филиппова

Техред В. Рыбакова

Корректоры; В. Петрова и О. Данишева

Редактор Л. Гончарова

Заказ 884/2 Изд. № 448 Тираж 565 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 3(,-35, Раушская наб., д. 4!5

Типография, пр. Сапунова, 2 щенным через них стяжным тросом и герметичными импульсными светильниками для отпугивания рыбы, отличающийся тем, что, с целью повышения уловистости невода путем предотвращения направленного перемещения рыбы вдоль стенки невода и ухода ее из обметанного пространства, светильники собраны в вертикальные гирлянды, которые последовательно закреплены в верхней части сетного

5 полотна невода по его длине.
