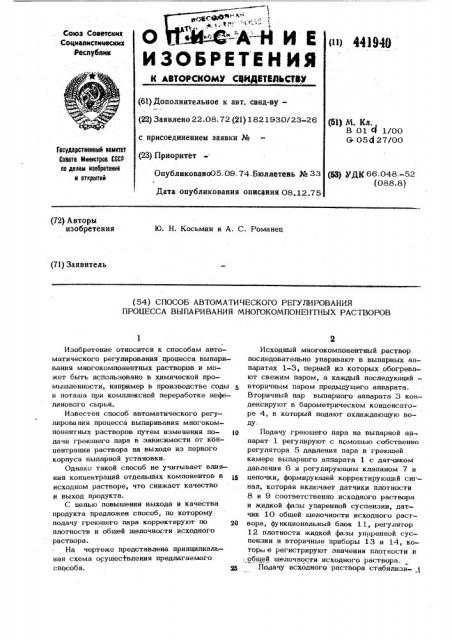

о А- Й И Е

ИЗОБРЕТЕНИЯ

Союз Советских

Социапистииеских

Республик (1l) Я)9®

К АВТОРСКОМУ СарИДЕТЕАЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 22.08.72 (21) 1821930/23-26 с присоединением заявки № (23) Приоритет

Опубликовано05.09.74.Бюллетень № 33

Дата опубликования описания О8.12.75 (5Ц М. Кл.

В 014 1/ОО

& 054 27/ОО

Гасударственный комитет

Сената Министран СССР аа делам изабретеиий и аткрытий

Щ УДК 66-048.-52 (088.8) (72) Авторы изобретения

Ю. Н. Косыгин и А. С. Романец (71) Заявитель (54) СПОСОБ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ

HPOUECCA ВЫПАРИВАНИЯ МНОГОКОМПОНЕНТНЫХ РАСТВОРОВ

Изобретение относится к способам автоматического регулирования процесса выпаривания многокомпонентных растворов и может быть использовано в химической промышленности, например в производстве соды и поташа при комплексной переработке нефелинового сырья.

Известен способ автоматического регулирования процесса выпаривания многокомпонентных растворов путем изменения по- 1п дачи греющего пара в зависимости от концентрации раствора на выходе из первого корпуса выпарной установки.

Однако такой способ не учитывает влияния концентраций отдельных компонентов в исходном растворе, что снижает качество и выход продукта.

С целью повышения выхода и качества продукта предложен способ, по которому подачу греющего пара корректируют по плотности и общей щелочности исходного раствора.

На чертеже представлена принципиальная схема орущесФвления предлагаемого способа. 25

Исходный многокомпонентный раствор последовательно упаривают в выпарных аппаратах 1-3, первый из которых обогревают свежим паром, а каждый последующий— вторичным паром предыдущего аппарата.

Вторичный пар выпарного аппарата 3 конденсируют в барометрическом конденсаторе 4, в который подают охлаждаюшую водуПодачу греющего пара на выпарной ац парат 1 регулируют с помощью собственно регулятора 5 давления пара в греющей камере выпарного аппарата 1 с датчиком давления 6 и регулирующим клапаном 7 и цепочки, формирующей корректирующий сигнал, которая включает датчики плотности

8 и 9 соответственно исходного раствора и жидкой фазы упаренной суспензии, датчик 10 общей щелочности исходного раствора, функциональный блок 11, регулятор

12 плотности жидкой фазы унаренной суспензии и вторичные приборы 13 и 14, которы е регистрируют значения плотности и общей щелочности исходного раствора.

Подачу исходного раствора сгабилизи441.940 руют с помощью регулятора 15 с датчиком 16 расхода и регулирующим органом 17.

В сепараторе выпарного аппарата 3 стабилизируют вакуум путем регулирования температуры воды на выходе из барометрического конденсатора 4 с помощью регулятора 18 с датчиком 19 температуры и регулирующим органом 20, дроссельной заслонкой, установленной иа линии подачи охлаждающей воды в барометрический р конденсатор 4.

Регулировайие уровня конденсата в греющих камерах выпарных аппаратов 1«3 осуществляют с помощью регуляторов 21-23 уровня конденсата с датчиками 24-26 и

l регулирующими клапанами 27- 9.

Изменение концентрационного состава исходного раствора вызывает изменение величины сигналов от датчиков плотности 8 и общей. шелочности 10. Эти сигналы поступают в функциональный блок ll, который формирует сигнал, пропорциональный соотношению концентраций основных компонентов в исходном растворе. Блок 1 1 выполняет операции преобразования сигнала датчика 8 плотности исходного раствора 1ю зависимости EP f („ ) ( где Я вЂ” плотность исходного раствора, с

XС вЂ” суммарная концентрация растворенных в нем компонентов) и вычитания сигнала датчика 1 0 общей щелоч ности от

c:игнала датчика 8 плотности исходного рнсгвора. Сформированный таким образом ны копной корректирующий сигнал блока 1 1 85

4 пропорционален значению соотношения кон-j центраций компонентов в исходном растворе.

Сигнал блока 11 поступает на регулятор 12, где его сравнивают с установленным заданием этому регулятору и с сигналом текущего значения плотности жидкой фазы упаренной суспензии, поступающим от датчика 9. Вырабатываемый регулятором 12 сигнал поступает в линию коррекции задания регулятору 5 давления пара и при наличии рассогласования величин сигналов с выхода регулятора 12 и задания регулятору 5 последний вырабатывает сигнал, поступающий íà регулирующий клапан 7 подачи греющего пара в выпар- ной аппарат 1, приводи тем самым в соответствие количество тепла, поступающего на выпарную установку, с требуемым количеством его для выпаривания такого количества растворителя (воды), которое обеспечивает максимально возможный выход BbIделяемой соли заданного качества.

Предмет изобретения

Способ автоматического регулирования процесса выпаривания многокомпонентных

j. растворов путем изменения подачи греющего пара, о т л и ч а ю ш и и с я тем, что, с целью повышения выхода и качества продукта, подачу греющего пара корректируют по плотности и общей щелочности исходного раствора.
