Самоочищающийся фильтр
Иллюстрации
Реферат
библиотека ihA

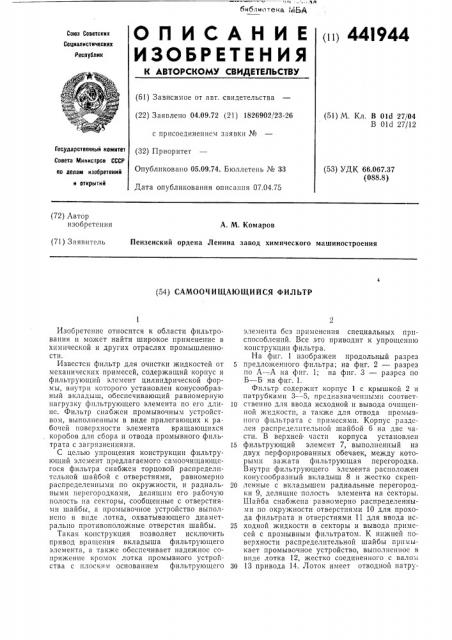

ОП ИСАН И Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ пп 44l944
Союз Советских
Социалистических
Республик (61) Зависимое от авт. свидетельства (22) Заявлено 04.09.72 (21) 1826902/23-26 (51) М. Кл. В Old 27/04
В Old 27/12 с присоединением заявки №
ГосУдарственный комитет (32) 11риоритет
Совета Министров СССР ло лолам изобретений Опубликовано 05.09.74. Бюллетень № 33 (53) УДК 66.067.37 (088.8) и открытий
Дата опубликования описания 07.04.75 (72) Автор изобретения
А.М. Комаров
Пензенский ордена Ленина завод химического машиностроения (71) Заявитель (54) САМООЧИЩАЮЩИЙСЯ ФИЛЬТР
Изобретение относится к области фильтрования и может найти широкое применение в химической и других отраслях промышленности.
Известен фильтр для очистки жидкостей от механических примесей, содержащий корпус и фильтрующий элемент цилиндрической формы, внутри которого установлен конусообразный вкладыш, обеспечиваюший равномерную нагрузку фпльтрующего элемента по его длине. Фильтр снабжен промывочным устройством, выполненным в виде прилегающих к рабочей поверхности элемента вращающихся коробов для сбора и отвода промывного фильтрата с загрязнениями.
С целью упрощения конструкции фильтрующий элемент предлагаемого самоочищающегося фильтра снабжен торцовой распределительной шайбой с отверстиями, равномерно распределенными по окружности, и радиальными перегородками, делящим его рабочую полость на секторы, сообщенные с отверстиями шайбы, а промывочное устройство выполнено в виде лотка, охватывающего диаметрально противоположные отверстия шайбы.
Такая конструкция позволяет исключить привод вращения вкладыша фильтрующего элемента, а также обеспечивает надежное сопряжение кромок лотка промывного устройства с плоским основанием фильтрующсго элемента без применения специальных приспособлений. Все это приводит к упрощению конструкции фильтра.
На фиг. 1 изображен продольный разрез предложенного фильтра; на фиг. 2 — разрез по А — Л на фиг. 1; на фиг. 3 — разрез по
Б — Б на фиг. 1.
Фильтр содержит корпус 1 с крышкой 2 и патрубками 3 — 5, прсдназначенпыми соответ10 ственно для ввода исходной и вывода очшценной жидкости, а также для отвода промывного фпльтрата с примесями. Корпус разделен распределительной шайбой 6 на две части. В верхней части корпуса установлен
15 фильтрующий элемент 7, выполненный из двух перфорированных обечаек, между которыми зажата фильтрующая перегородка.
Внутри фильтрующего элемента расположен конусообразный вкладыш 8 и жестко скреп20 ленные с вкладышем радиальные перегородки 9, делящие полость элемента на секторы.
Шайба снабжена равномерно распределенными по окружности отверстиями 10 для прохода фильтрата и отверстиями 11 для ввода ис25 ходной жидкости в секторы и вывода примесей с промывным фильтратом. К нижней поверхности распределительной шайбы примыкает промывочное устройство, выполненное в виде лотка 12, жестко соединенного с вало:
30 13 привода 14. Лоток имеет отводной патру441М4
10 фиг. 1 бок 15, сообщенный с патрубком 5 и снабженный уплотнением 16.
Фильтр работает следующим образом.
Исходная жидкость поступает через патрубок 3 в полость корпуса 1, находящуюся под распределительной шайбой 6, а затем через ее отверстия 11, которые не закрыты лотком, в секторы, образованные радиальными перегородками 9. При прохождении через фильтрующую перегородку элемента 7 жидкость о шщается и собирается в кольцевой полости верхней части корпуса, из которой она через отверстия 10 распределительной шайбы и патрубок 4 отводится наружу.
Регенерация фильтрующего элемента 7 осуществляется путем открывания задвижки патрубка 5. При этом часть фильтрата под действием разности давлений жидкости и атмосфер ого устремляется в полость сектора, проходя через фильтрующий элемент в обратном направлении и вымывая из его отверстий и пор фильтровальной перегородки твердые частицы примесей. Твердая взвесь уносится обратным потоком и оттуда через патрубки
15 и 5 наружу фильтра. При вращении лотка
12 его полость последовательно совпадает с двумя диаметрально расположенными отверстиями распределительной шайбы, осуществляя полную регенерацию фильтрующего элемента.
5 Регенерация может производиться периодически или непрерывно при достижении заданного перепада давления на фильтрующем элементе в результате его засорения.
Предмет изобретения
Са моочищающийся фильтр для очистки жидкостей от механических примесей, содержащий корпус, цилиндрической фильтрующий
15 элемент с конусообразным вкладышем и вращающееся промывочное устройство, о т л и ч аи шийся тем, что, с целью упрощения конструкции, фильтрующий элемент снабжен торцовой распределительной шайбой с отверстия20 ми, равномерно распределенными по окружности, и радиальными перегородками, делящими его рабочую полость на секторы, сообщенные с отверстиями шайбы, а промывочное устройство выполнено в виде лотка, охва25 тыва ющего диаметрально противоположные отверстия распределительной шайбы.
441944
Фиг с
@ vs.3
