Смесь для литейных форм

Смесь для литейных форм

Иллюстрации

Показать все

Реферат

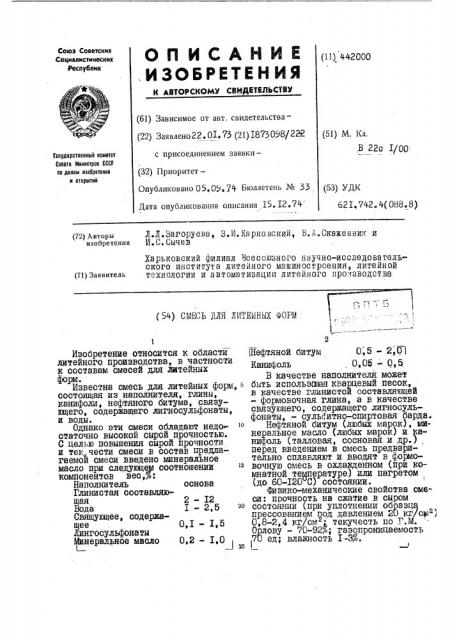

Союз Советских

Социалистических

Республик

ОПИСАНИЕ . ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДИБДЬСТВУ (11), 442000 (61) Зависимое от авт. свидетельства(22) Заявлено 22. 0I. 75 (21) I873098/222 (51) M. Кл. ,> 22с 1/00

Гасударственный наинтет

Саввта Мнннстроа СССР ва делам нзеаретеннй и атнрытнй с присоединением заявки— (32) ПриоритетОпубликовано 05,0,79 Бюллетень № 33 (53) УДК

Дата опубликования опис ания I 5. I2, 74 б2 I. 742. 4{ 088. 8) Л.Л.Вагоруева, 3.И.Карновский, В.А.Скажанник и

И.С. Сычев (72) Авторы изобретения

Харьковский филиал Всесоюзного научно-исследовательского института литейного машиностроения, литейной технологии и автоматизации литейного производства (71) Заявитель (54) СМЕСЬ ДЛЯ ЛИТЕИНЫХ @OPIA

Изобретение относится к области литейного производства, в частности к составам смесей для литейных

ФОРМ.

Известна смесь для литейных форм, 5 состоящая из наполнителя, глины, канифоли, нефтяного битума, связующего, содержащего лигносульфонаты, И ВОДЫ.

Однако ати смеси обладают недостаточно высокой сирой прочностью.

С целью повышения сырой прочности и тек чести смеси в состав предлагаемой смеси введено минеральное масло при следующем соотношении компонентов вес,%:

Наполнитель основа

Глинистая составляющая 2- I2

Вода 7 -2,5 Яо

Свящующее, содержащее О,I - I,G

Лингосульфонаты

Минеральное масло 0,2 — I,О

1 м (Нефтяной битум 0,5 - 2,0 I

Канифоль О, 05 — О, 5

В качестве наполнителя может быть использпин кварцевый песок, в качестве глинистой составляющей — формовочная глина, а в качестве связующего, содержащего лигносульфонаты, — суль|итно-спиртовая барда.

Нефтяной битум {любых марок), минеральное масло (любых марок) и ка нифоль {талловая, сосновая и др.), перед введением в смесь предва - тельно сплавляют и вводят в формовочную смесь в охлажденном (при комнатной температуре) или нагретом (до 60-120 С) состоянии.

Физико-механические свойства смеси: прочность на сжатие в сыром состоянии (при уплотнении Образца прессованием под давлением 20 кг/суР)

0,8-2,4 кг/см текучесть по Г.М.

Орлову — 70-92 ; газопроницаемость

7 ; влажность I--ЗЯ.

442000

3 4

Прймерные составные и физико- дени в таблицах I,2. механические свойства смеси. приве- . .Табл@ а I.

Таблица Х

Состав смеси (в sec.g) К о м, и о н е н т ы

80,5

2,5

Х2,0

I,5

Х,Q

2,0

0,5

Таблица 2

Номера смесей

Физико-механические свойства

Х 2

2,4 I,7 0,8

I38 Х5Х ISI

92 88 80 ношении компонентов вес,g

Наполни тель основа

Глинистая составляющая 2-Х2

Канифоль 0 05-0,5

Нефтяной битум 0,5-2,0

Связующее, содержащее лигйосуль онаты 0,Х-I 5 да Х-2, 5

Минеральное масло 0,2-I, G

ПРИМЕТ ИЗОБРЕТЕНИЯ

Смесь для литейных форм, включающая наполнитель, глинистую составляющую, канифоль, нефтяной битум, связующее, содержащее лигносульфонаты, и воду, о т л и ч а ющ а я с я тем, что, с целью повы-19 шения сырой прочности и текучести смеси, в ее состав введено минеральное масло при следующем соотСоставитель Ц ÐÍÊÍÊÎÂÂ

Техред д ДОтаПОВфорректоры::@,11ОСЕВа

Редактор

Е. Братчикова

За к аз ф Д

Изд. гй 7б6

Тираж бй

Подписное

ЦИИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 113D35, Раушская иаб., 4

Предприятие «Патент>, Москва, Г-59, Бережковская иаб., 24

Песок ыарцевый

Вода 4, Глина формовочная

Сульфитно-спиртовая барда

Минеральное масло

Битум нефтяной

Канифоль

Прочность на сжатии в сыром состоянии (при уплотнении под авлением 20 кг/ СМд), кг/см" азопроницаемость, ед.

Текучесть, %

88,843

I,0

8,0

I,0

06

0,9

0,07

96, Х5

I,0

2,0:

О,I

0,2

0,5

О, 05
