Реферат

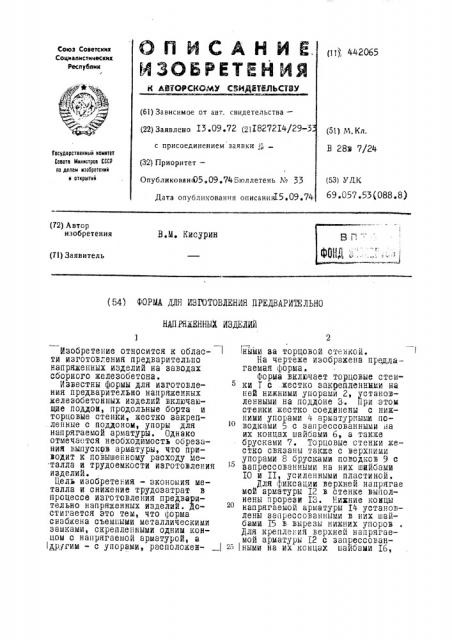

(11)), 442065

ИЗОБРЕТЕН N$I

Союз Советских

Социалистических

Республик

/ (61) Зависимое от авт. свидетельства— (22) Заявлено I3.09,72 (21i8272I4/29-3 (ц),ц. Кл. с присоединением заявки i>

В 28в 7/24

Государственный номнтет

Совета Мнннстров СССР ла делам нзобретеннй н открытнй (32) Приоритет—

Опубликован<05,09,7 е Бюллетень Ле 33 (53) Д 1

69. 057. 53 (088. 8) Дата опубликования описания15>0099 74 (72) Автор изобретения

В.M. Кисурин

Т

1 (71) Заявитель (54) ФОРМА ДЛЯ ИЗГОТОВЛЕНИЯ ПРЕДВАРИЖЛЪНО

НАПРЯЖЕННЫХ ИЗДЕЛИИ

Изобретение относится к области изготовления предварительно напряженных изделиИ на заводах сборного железобетона.

Известны формы для изготовления предварительно напряженных железобетонных изделий включающие поддон, продольные борта и торцовые стенки, жестко закреп. ленные с поддоном, упоры для напрягаемой арматуры. Однако отмечается необходимость обрезания выпусков арматуры, что приводит к повышенному расходу металла и трудоемкости изготовления изделий.

Цель изобретения — экономия металла и снижение трудозатрат в процессе изготовления предварительно напряженных иэделий. Достигается это тем, что форма снабжена сьемными металлическими замками, скрепленными одним концом с напрягаемой арматурой, а другим — с упорами, расположен2 нйми за торцовой стенкой.

На чертеже изображена предлагаемая форма.

Форма включает торцовые стен5 ки T с .жестко закрепленними на ней нижними упорами 2, установленными на поддоне 3. При этом стенки жестко соединены с нижними упорами Ф арматурными поводками 5 с запрессованными на их концах шайбами 6, а также брусками 7. Торцовйе стенки жестко связаны также с верхними упорами 8 брусками поводков 9 с запрессованными на них шийбами

I0 и II, усиленными пластиной.

Для фиксации верхней напрягае мой арматуры I2 в стенке выполнены прорези I3. Нижние концы напрягаемой арматуры I4. установлены запрессованными в них шайбами I5 в вырезы нижних упоров

Для крепления верхней напрягаемой арматуры I2 с запрессован25 (ными на их концах шаибами I6, установлены съемные замки Т7.

Для снятия съе«ных замков к ним прикпеплепы скобы IB. Перед бетонированием изделия в упоры 2 устанавливается арматура I4- с. шайоами I5 . Арматуру I2 с шайбами 76 закрепляют установкой замка I7. В момент распалубки снимаются замки I7 и поднимается под упором 2 арматура.

ПРЕДМЕТ ИЫЮБРЕТЕ!!ИЯ

1ор«а для изготовления прсдва442065 4 рительно напряженных изделии,включая поддон, продольные борта и торцовые стенки, жестко закрепленные с поддоном упоры для напрягае5 мой арматуры, о т л и,ч à s щ а я с я тем, что, с целью экономии металла и снижения трудозатрат и процессе изготовления изделий, форма снабжена съемными иеталличес кими :-.ьмками, скрепленными одним концом с напрягаемой арматурой, а другим — с упорами, расположенйыми за торцовой стенкой.
