Класс 5 с, 10

Я 44210

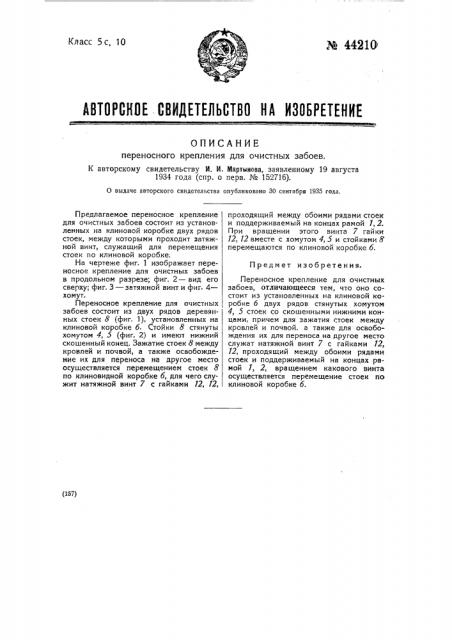

АВТОРСКОЕ СВИДЕТЕЛЬСТВО НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ переносного крепления для очистных забоев.

К авторскому свидетельству И. И. Мартынова, заявленному 19 августа

1934 года (спр. о перв. ¹ 152716).

О выдаче авторского свидетельства опубликовано 30 сентября 1935 года.

Предмет изобретения. (157) Предлагаемое переносное крепление для очистных забоев состоит из установленных на клиновой коробке двух рядов стоек, между которыми проходит затяжной винт, служащий для перемещения стоек по клиновой коробке;

На чертеже фиг. 1 изображает переносное крепление для очистных забоев в продольном разрезе; фиг, 2 в вид его сверху; фиг. 3 — затяжной винт и фиг. 4— хомут.

Переносное крепление для очистных забоев состоит из двух рядов деревянных стоек 8 (фиг. 1), установленных на клиновой коробке 6. Стойки 8 стянуты хомутом 4, 5 (фиг. 2) и имеют нижний скошенный конец. Зажатие стоек 8 между кровлей и почвой, а также освобождение их для переноса на другое место осуществляется перемещением стоек 8 по клиновидной коробке 6, для чего служит натяжной винт 7 с гайками 12, 12, проходящий между обоими рядами стоек и поддерживаемый на концах рамой 7,2.

При вращении этого винта 7 гайки

12, 12 вместе с хомутом 4, 5 и стойками 8 перемещаются по клиновой коробке 6.

Переносное крепление для очистных забоев, отличающееся тем, что оно состоит из установленных на клиновой коробке б двух рядов стянутых хомутом

4, 5 стоек со скошенными нижними концами, причем для зажатия стоек между кровлей и почвой, а также для освобождения их для переноса на другое место служат натяжной винт 7 с гайками 12, 72, проходящий между обоими рядами стоек и поддерживаемый на концах рамой 1, 2, вращением какового винта осуществляется перемещение стоек по клиновой коробке 6.
