Реферат



Класс 12d, 13;"

12 i -3+ < ". -,.-.-М 4422б

НЙ ИЗОБРЕТЕНЙЕ

АВТОРСКОЕ СВИДЕТЕЛЬСТВО

ОПИСЯНИЕ фильтра для фосфора.

К авторскому свидетельству П. Ф. Ждана, заявленному 27 февраля

1935 года (спр. о перв. № 164194), 0 выдаче авторского свидетельства опубликовано 30 сентября 1935 года, Тип. „Печатный Труд . Зак. 5010 — 400 (6) Предметом настоящего изобретения является устройство для отфильтровывания фосфора от загрязнений в процессе

его заводского получения.

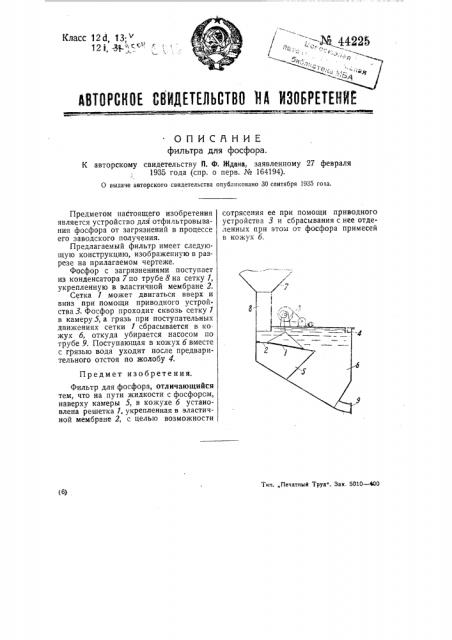

Предлагаемый фильтр имеет следующую конструкцию, изображенную в разрезе на прилагаемом чертеже.

Фосфор с загрязнениями поступает из конденсатора 7 по трубе 8 на сетку 7, укрепленную в эластичной мембране 2.

Сетка 1 может двигаться вверх и вниз при помощи приводного устройства 3. Фосфор проходит сквозь сетку 7 в камеру 5, а грязь при поступательных движениях сетки 1 сбрасывается в кожух 6, откуда убирается насосом по трубе 9. Поступающая в кожух 6 вместе с грязью вода уходит после предварительного отстоя по жолобу 4.

Предмет изобретения.

Фильтр для фосфора, отличающийся тем, что на пути жидкости с фосфором, наверху камеры 5, в кожухе 6 установлена решетка 1, укрепленная в эластичной мембране 2, с целью возможности сотрясения ее при помощи приводного устройства 3 и сбрасывания с нее отделенных при этом от фосфора примесей в кожух б.
