Месдоза для измерения давления
Иллюстрации
Реферат

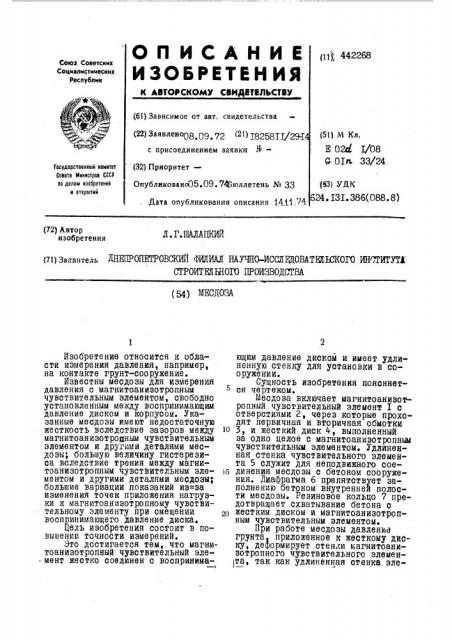

ОП ИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЙТВЛЬСТВУ (11, 442268
Союз Советских
Социалистимеских
Ресвубпик (61) Зависимое от авт. свидетельства (") З "" 08.09.72 (21) 8258П/2М с присоединением заявки Ж— (51) М Кл.
Е oaaf Ь|08 (0 In ЗЗ/24 (32) Приоритет—
Опубликовано05.09. 74Бюллетень № 33
Гасударственный комитет
Совета Министров СИР
II0 делам изааретеннй и открытий (53) УДК
24. ТЗХ. 386(088. 8) Дата опубликования описания 1411 М (72) Автор изобретения
Л. ГЛАЛАЦКИЙ (71) Заявитель ДНЕПРОПЕТРОВСКИЙ ФИЛИАЛ НАУЧНО-ИСС)ПЦОВАТКЕЬСКОГО HH rTNT3Tk
СТРОИТЕПЫОГО ПРОИЗВОДСТВА (54> ИЕСДОЗА
Изобретение относится к области измерения давления, например, на контакте грунт-сооружение.
Известны мвсдозы для измерения давления с магнитоанизотропным чувствительным элементом, свободно установленным между воспринимающим давление диском и корпусом. Указанные месдозы имеют недостаточную жесткость вследствие зазоров между магнитоанизотродным чувствительным элементом и другими деталями мвсдозы; большую величину гистврезиса вследствие трения между магнитоанизотропным чувствительным элементом и другими деталями мвсдозы; большие вариации показаний из=за изменения точек приложения нагрузки к магнитоанизотропному чувствительному элементу при смещении воспринимающего давление диска.
Цель изобретения состоит в повышеЦии точности измерений.
Зто достигается твм, что магнитоанизотропный чувствительный элемент жестко соединен с воспринима-! ющим давление диском и имеет удлиненную стенку для установки в сооружении.
Сущность изобретения поясняется чертежом
Мвсдоза включает магнитоанизотропный чувствительный элемент I c отверстиями 2а через которые проходят первичная и вторичная обмотки
1о 3, и жесткий, диск Ф, выполненный за одно целое с магйитоанизотропным чувствительным элементом. Удлиненная стенка чувствительного элемента 5 служит для неподвижного coeIs динения мвсдозы с бетоном сооружения. Диафрагма 6 препятствует заполнению бетоном внутренней полости мвсдозы. Резиновое кольцо 7 предотвращает схватывание бетона с
gp жестким диском и магнитоанизотропным чувствительным элементом.
При работе месдозы давлейиа грунта, приложенное к жесткому диску, деформирует стен;(и иагнитоанизотроп ого чувствительного элемен та, так как удлиненная стенка элеФ 5 5 222 2 1
С-" .. а а„,т1,, Ре )а) гор 1 КВЯЧЯ)Ц36ех1)ет Н (Ейнца Корректор Н (тЕЛЬМЯХ
).г
Ивв. K
r 2 " а 3 р-у T
11 ж Ф
Подг) исков
111111111111 Го«) ларственвого ком пота Совета Л)пиастров СССР
iio Jlei)àM изойрстеннй н открытий
Москва, 1! 3035, Ра ол
П1)вннривгне «Патент», Москва, Г.59, Б< режковскаи иаб., 24
М8НТа неподвижно заоетонирована в жение, включающая магнитоанизотропсооружении. При этом на вторичной ный чувствительный элемент и вособмотке магнитоанизотроиного чув- принимающий давление диск, отличаствительного элемента появляется ющаяся тем, что с цельв повышения напряжение, пРопорциональное прило- ь точности измерений, магнитоанизотженному давлению. ропный чувствительйый элемент одной стороной жестко соединен с диском, Месдоза для измерения давления, а на противоположной стороне имеет например, на контакте грунт-соору- выступающую стенку. ю
