Магнитно-гистерезисная передача
Патент 442332
Авторы
Классы МПК
Магнитно-гистерезисная передача
Иллюстрации
Реферат

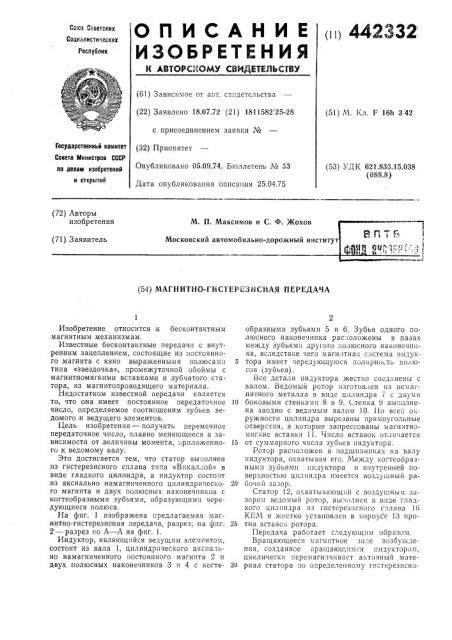

ОПИСАН И Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
1ii1 442332
Союз. Советских
Социалистических
Республик (61) Зависимое от авт. свидетельства (22) Заявлено 18.07.72 (21) 1811582 25-28 с присоединением заявки № (32) Приоритет
Опубликовано 05.09.74. Бюллетень № 33
Дата опубликования описания 25.04.75 (51) М. Кл. Г 16h 3 42
Государственный комитет
Совета MNHHclpOB СССР по делам изобретений и открытии (53) УДК 621.833.15.038 (088,8) (72) Авторы изобретения
М. П. Максимов и С. Ф. Жохов
Московский автомобильно-дорожный инст (71) Заявитель (54) МАГНИТНО-ГИСТЕРЕЗИСНАЯ ПЕРЕДАЧА
Изобретение относится,к бесконтактным магнитным механизмам.
Известные бесконтактные передачи с внутренним зацеплением, состоящие из постоянного магнита с явно выраженными полюсам:< типа «звездочка», промежуточной обоймы с магнитномягкими вставками и зубчатого статора, из магнитопроводящего материала.
Недостатком известной передачи является то, что она имеет .постоянное передаточное число, определяемое соотношеним зубьев ведомого и ведущего элементов.
Цель изобретения — получить переменное передаточное число, плавно меняющееся в заВНсНМосТН от,величины момента, приложенного к ведомому валу.
Это достигается тем, что статор выполнен из гистерезисного сплава типа «Викаллой» в виде гладкого цилиндра, а индуктор состоит ,из аксиально намагниченного цилиндрического магнита и двух полюсных наконечников с когтеобразными зубьями, образующими чередующиеся полюса.
На фиг. 1 изображена предлагаемая магнитно-гистерезисная передача, разрез; на фиг.
2 — разрез по А — А на фиг. 1.
Индуктор, являющийся ведущим элементом, состоит из вала 1, цилиндрического аксиально намагниченного постоянного магнита 2 и двух полюсных наконечников 3 и 4 с когтеобразными зубьями 5 и б. Зубья одного полюсного наконечника расположены в пазах
ilie>KQQ зубьями /pal ol o iio;llocHol o накoHP llillка, вследствие чего магнитна-; система индук5 тора имеет чередующуюся полярность полюсов (зубьев).
Все детали индуктора жестко соединены с валом. Ведомый ротор изготов.1ен из нсмаг,нитного металла в виде цилиндра i с двумя
10 боковыми стенками 8 и 9. Стенка 9 выполне,на заодно с ведомым валом 10. 11о всей окружности цилиндра вырезаны прямоугольные отверстия, в которые запрессованы магнитномягкие вставки 11. Число вставок отличается
15 от суммарного числа зубьев индуктора.
Ротор расположен в подшипниках на валу индуктора, охватывая его. Между когтеобразнымп зубьями пндуктора и внутренней поверхностью цилиндра имеется воздушный ра20 бочий зазор.
Статор 12, охватывающий с воздушным зазором ведомый ротор, выполнен в виде гладкого цилиндра из гистсрезпсного сллава 1б
КВМ и жестко установлен в корпусе 13 про25 тив вставок ротора.
Передача работает следующим образом.
Вращающееся магнитное лоле возбуждения, созданное вращающимся индуктором, циклически иерем агн: чиваст активный мате30 риал статора по определенному гпстерезнсно442332
11 1
Риг g
Риг. 1
Составитель А. Милютин
Техред Л. Морозова
Корректор Л. Котова
Редактор Е. Сотник
Заказ 1029/6 Изд. № 427 Тираж 875 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, 7К-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 му циклу. Гистерезисный момент статора динамически тормозит ведомый ротор, в связи с чем скорость его вращения приводится в соответствие с соотношением чисел зубьев ротора и индуктора.
При нагрузке, превышающей гистерезисный момент статора, величина динамического торможения увеличивается и ось полюсов, наведенных в гистерезисном материале намагничивающей силой индуктора, начнет перемещаться по поверхности гистерезисного слоя, вслед за осью намагничивающей силы полюсов, отставая при этом от нее на постоянный угол. Передача переходит в асинхронный режим работы, т. е. в режим скольжения с постоянным гистерезисным моментом.
Таким образом, передаточное число в синхронном режиме определяется соотношением чисел зубьев ведомого ротора .и индуктора, а в асинхронном режиме растет практически до бесконечности, т, е. до полной остановки ведомого ротора.
Предмет изобретения
Магнитно-ги стер ези сна я передача, состоящая из индуктора, статора и ведомого ротора, отличающаяся тем, что, с целью получе10 ния переменного .передаточного числа, .плавно меняющегося в зависимости от величины момента, приложенного к ведомому валу, статор выполнен из гистерезисного сплава типа «Викаллой» в виде гладкого цилиндра, а индук15 тор состоит из аксиально намагниченного цилиндрического магнита и двух полюсных наконечников с,когтеобразными зубьями, образующими чередующиеся полюса.
