Способ тарировки тензометра, снабженного рычажным усилителем деформации

Иллюстрации

Показать все

Реферат



т11т 442388

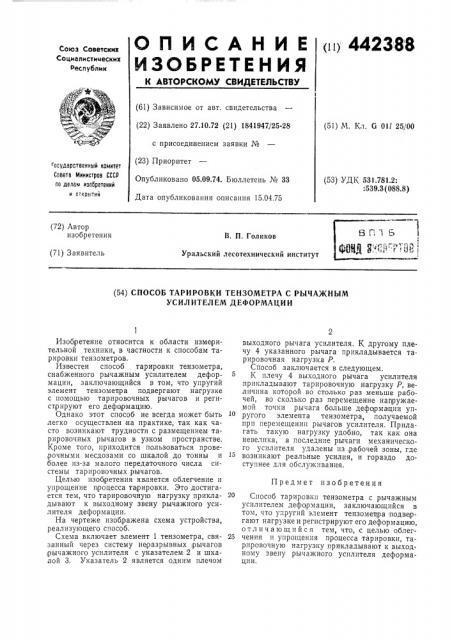

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социдпистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 27.10.72 (21) 1841947125-28 с присоединением заявки Хе (23) Приоритет

Опубликовано 05.09.74. Бюллетень М 33

Дата опубликования описания 15.04.75 (51) М. Кл. G Oll 25/00 государственный комитет

Соввтв Министров СССР оо делам изобретений

M CTKDhlTHH (53) УДК 531.781.2:

:539.3 (088.8) (72) Автор изобретения

В. П. Голиков (71) Заявитель

Уральский лесотехнический институт (54) СПОСОБ ТАРИРОВКИ ТЕНЗОМЕТРА С РЪ|ЧА)КНЫМ

УСИЛИТЕЛЕМ ДЕФОРМАЦИИ

Предмет изобретения

Изобретение относится к области изме рительной техники, в частности к способам тарировки тензометров.

Известен способ тарировки тензометра, снабженного рычажным усилителем деформации, заключающийся в том, что упругий элемент тензометра подвергают нагрузке с помощью тарировочных рычагов и регистрируют его деформацию.

Однако этот способ не всегда может быть легко осуществлен на практике, так как часто возникают трудности с размещением тарировочных рычагов в узком пространстве.

Кроме того, приходится пользоваться проверочными месдозами со шкалой до тонны и более из-за малого передаточного числа системы тарировочных рычагов.

Целью изоб ретения является облегчение и упрощение п роцесса та рировки. Это достигается тем, что тарировочную нагрузку прикладывают к выходному звену рычажного усилителя деформации.

На чертеже изображена схема устройства, реализующего способ.

Схема включает элемент 1 тензометра, связанный через систему не разрывных рычагов рычажного усилителя с указателем 2 и шкалой 3. Указатель 2 является одним плечом выходного рычага усилителя. К другому плечу 4 указанного рычага прикладывается тарировочная нагрузка P.

Способ заключается в следующем.

К плечу 4 выходного рычага усилителя прикладывают тарировочную нагрузку Р, величина которой во столько раз меньше рабочей, во сколько раз перемещение напружаемой точки рычага больше деформации упругого элемента тензометра, получаемой прп перемещении рычагов усилителя. Прилагать такую нагрузку удобно, так как она невелика, а последние рычаги механического усилителя удалены из рабочей зоны, где возникают реальные усилия, и гораздо доступнее для обслуживания.

20 Способ тарировкп тензометра с рычажным усилителем дефо1рмации, заключающийся в том, что упругий элемент тензометтра подве ргают нагрузке и регистрируют его деформацию, отличающий ся тем, что, с целью облег25 чения и упрощения процесса тарировки, тарпровочную нагрузку прикладывают к выходному звену рычажного усилителя деформации.

442388

7 о

Составитель О. Мельников

Техред Л. Морозова

Редактор Е. Сотник

Корректор А. Степанова

Типография, пр. Сапунова, 2

Заказ 889/15 Изд. № 464 Тираж 760 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, )К-35, Раушская наб., д. 4/5
