Реферат

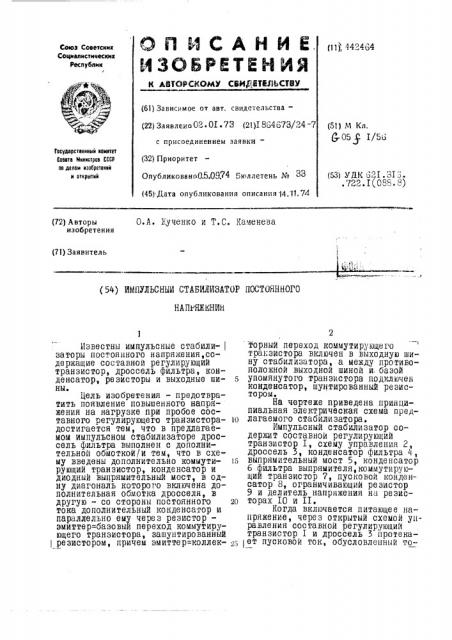

(11)) 442464

ИЗОБРЕТЕЙ ИЯ

Сотов Советских

Соцнвлистимескнх

Реслублик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства— (22) Заявлено 02. ОЕ ° 73 (21)I 884673/24-7 (51) М Кл.

g-05$ I/5u с присоединением заявки—

Государственный номнтет

Сооото Мнннотроо СССР но делам изооретений и открытий (32) Приоритет

Опубликоваио05.0974 Бюллетень 0 (45) Дата опубликования описания 14.11. 74 (53) УЛК 62Е. BI:.ý . . 722. I(088. 8) О.А. )ученко и T.Ñ. Каменева (72) Авторы изобретения (71) Заявитель (54) ИМНУЛЬСНЫИ СТАБИЛИЗАТОР ПОСТОЯННОГО

НА П1 ЯЖЕНИй

Известны импульсные стабили- заторы постоянного напряжения,содержащие составной регулирующйй транзистор, дроссель фильтра, конденсатор, резисторы и выходнйе шины.

Цель изобретения — предотвратить появление повышенного напряжения на нагрузке при пробое составного регулирующего транзисторадостигается тем, что в предлагаемом импульсном стабилизаторе дроссель фильтра выполнен с дополнительной обмоткой/и тем, что в схему введены дополнительйо коммутирующий транзистор, конденсатор и диодный выпрямительный мост, в одну диагональ которого включена дополнительная обмотка дросселя, в другую — со стороны постоянного тока дополнительный конденсатор и параллельно ему через резисторэмиттер=базовый переход коммутирующего транзистора, зашунтированный резистором, причем эмиттер=коллек2 торный переход коммутирующего транзистора включен в выходную шину стабилизатора, а между противоположной выходной шиной и базой упомянутого транзистора подключен конденсатор, шунтированный резистором.

На чертеже приведена принципиальная электрическая схема пред(о лагаемого стабилизатора.

Импульсный стабилизатор содержит составнои регулирующий транзистор I, схему управления 2, дроссель 3, конденсатор фильтра М, 15 выпрямительный мост 5, конденсатор

6 фильтра выпрямителя, коммутиру1щий транзистор 7, пусковой конденсатор 8, ограничйвающий резистор

9 и делйтель напряжения на резис2о торах I0 и П.

Когда включается питающее напряжение, через открытый схемой управления составной регулирующий транзистор I и дроссель 3 протека 8Т I1$cH0B0N ТоК, обусловленный то

2464

Составите»а gi ДЫЧКО

Ренан<,>РБ !авдотОВ екре>! Н, C8HIIEIa

Лака > 46

II3!<. Х 581 Тира>к бО (!обвисHoc

Ill l Ill ll ll l осу:<арс <ионного ко><н«< «> Сов< та Минн< трои (<".(;I>

«o изи< р<.геин!! и отк!>ытнй

Москва, I 5035, Раун>скан наб, 4! !р«<><> ис «!!агент», Москва, Г- ><>, !><р< н<конскаа наб., 24

44 ком заряда конденсатора ч и пускового конденсатора 8, который открывает коммутирующий транзистор 7.

В дополнительной обмотке дросселя

3 наводится переменная э.д.с. Возникающий при этом ток протекает через выпрямитель 5, конденсатор фильтра выпрямителя 6, ограничивающий резистор 9 и поддерживает ключевой транзистор 7 в открытом состоянии. При пробое транзистора.Х в дополнительной обмотке дросселя

5 переменная э.д.с. нв наводится, в базу транзистора 7 ток нв поступает, вследствие чего он запирается, и выход обесточивается.

ПРЕДЦЕТ ИЗОБРЕТКНИЯ

Импульсный стабилизатор постоянного напряжения, содержащий составной регулирующий транзистор, дроссель фильтра, конденсатор, резисторы, отличающиися тем, что, с

4 целью предотвращения появления повышенного напряжения на нагрузке при пробое составного регулирующего транзистора, дроссвль фильтра выполнен с дополнительной обмоткой, а в схему стабилизатора введенй дополнительно коммутирующий транзистор, конденсатор и диодный выпрямительный мост, в одну диагональ которого включена дополнитель ная обмотка дросселя, в другую— со стороны постоянного тока дополнительный конденсатор и параллельно ему через резистор эмиттер=базовый переход коммутирующего транзистора, зашунтированный резистором, прйчем эмиттер=коллекторный переход коммутирующего транзистора включен в выходную шину стабилизатора, а между противоположной выходной шиной и базой упомянутого транзистора подключен конденсатор, шунтированный резистором.
