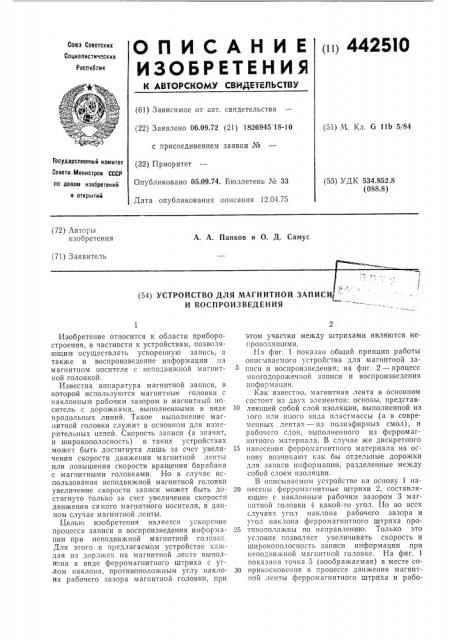

О П И С А Н И Е 01) 4425l0

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Реслкблик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 06,09.72 (21) 1826945 18-10 с присоединением заявки № (32) Приоритет

Опубликовано 05.09.74. Бюллетень № 33

Дата опубликования описания 12.04.75 (51) М. Кл. G 11Ь 5/84

Государственный комитет

Совета Министров СССР ло делам изобретений и OTKpbiòèé (53) УДК 534.852.8 (088.8) (72) Авторы изобретения

А. А. Панков и О. Д, Самус (71) Заявитель (54) УСТРОЙСТВО ДЛЯ МАГНИТНОЙ ЗАПИСИ

И ВОСПРОИЗВЕДЕНИЯ

Изобретение относится к области приборостроения, в частности к устройствам, позволяющим осуществлять ускоренную запись, а также и воспроизведение информации на магнитном носителе с неподвижной магнитнойй головкой.

Известна аппаратура магнитной записи, в которой используются магнитные головки с наклонным рабочим зазором и магнитный носитель с дорожками, выполненными в виде продольных линий. Такое выполнение магнитной головки служит в основном для измерительных цепей. Скорость записи (а значит, и широкополосность) в таких устройствах может быть достигнута лишь за счет увеличения скорости движения магнитной ленты или повышения скорости вращения барабана с магнитными головками. Но в случае использования неподвижной магнитной головки увеличение скорости записи может быть достигнуто только за счет увеличения скорости движения самого магнитного носителя, в данном случае магнитной ленты.

Целью изобретения является ускорение процесса записи и воспроизведения информации при неподвижной магнитной головке.

Для этого в предлагаемом устройстве каждая из дорожек на магнитной ленте выполнена в виде ферромагнитного штриха с углом наклона, противоположным углу наклона рабочего зазора магнитной головки, при этом участки между штрихами являются непроводящими.

На фиг. 1 показан общий принцип работы описываемого устройства для магнитной записи и воспроизведения; на фиг. 2 — процесс з1ногодорожечпой записи и воспроизведения информации.

Как известно, магнитная лента в основном состоит из двух элементов: основы, представ10 ляющей собой слой изоляции, выполненной из ного или иного вида пластмассы (а в современных лентах — из полиэфирных смол), и рабочего слоя, выполненного из ферромагнитного материала. В случае же дискретного

15 нанесения ферромагнитного материала на основу возникают как бы отдельные дорожки для записи информации, разделенные между собой слоем изоляции.

В описываемом устройстве на основу 1 на20 песепы ферромагнитные штрихи 2, составляющие с наклонным рабочим зазором 3 магнитной головки 4 какой-то угол. Но во всех случаях угол наклона рабочего зазора и угол наклона ферромагнитного штриха про25 тивоположны по направлению. Только это условие позволяет увеличивать скорость и широкополосность записи информации при неподвижной мапштной головке. На фиг. 1 показана точка 5 (воображаемая) в месте со.

30 прикосновения в процессе движения магнитной ленты ферромагнитного штриха и рабо442510 к .7 77 1

Фиг 7

2 1 3 Ра:г 2

Составитель В. Бровкин

Текред В. Рыбакова

Корректор А. Дзесова

Редактор Е. Братчикова

Заказ 926/б Изд. № 453 Тираж 591 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Я(-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 чего зазора магнитной головки. Чем меньше внутренний угол, составляемый рабочим зазором и ферромагнитным штрихом, тем как бы выше скорость записи и воспроизведения информации: и действительно, точка 5 при малом угле будет более стремительно перемещаться по ферромагнитному штриху 2, представляющему собой магнитную дорожку.

Предмет изобретения

Устройство для магнитной записи и воспроизведения, содержащее неподвижную магнитную головку с наклонным рабочим зазором и магнитную ленту с рабочим слоем, выполненным в виде отдельных дорожек, о тл ич а ю щ е е с я тем, что, с целью ускорения

5 процесса записи и воспроизведения информации при неподвижной магнитной головке, каждая из дорожек на магнитной ленте выполнена в виде ферромагнитного штриха с углом наклона, противоположным углу на10 клона рабочего зазора головки, при этом участки между штрихами являются непроводящими.
