Стабилизатор переменного напряжения
Иллюстрации
Реферат

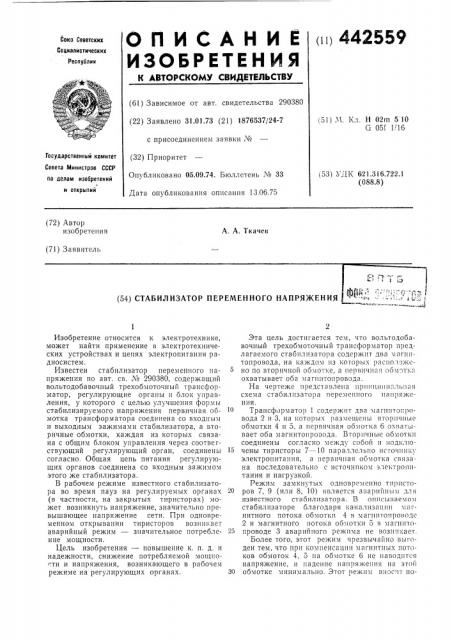

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ пп 442559
Союз Советских
Социалистических
Республик (61) Зависимое от авт. свидетельства 290380 (22) Заявлено 31.01.73 (21) 1876537/24-7 с присоединением заявки ¹ (51) М. 1(л. Н 02m 5 10
G 05f 1/16
ГосудаРственный комитет (32) Приоритег
Совета Министров СССР по делам изобретений н открытий
53) УД1 621.316.722.1 (088.8) Опубликовано 05.09.74. Бюллетень ¹ ЗЗ
Дата опубликования описания 13.06.75 (72) Автор изобретения
А. A. Ткачев (71) Заявитель
Й«ф ° ". " > (54) СТАБИЛИЗАТОР ПЕРЕМЕННОГО НАПРЯ«КЕНИЯ
„1
Изобретение относится к электротехнике, может найти применение в электротехнических устройствах и цепях электропитания радиосистем.
Известен стабилизатор переменного напряжения по авт. св. ¹ 290380, содержащий вольтодобавочный трехобмоточньш трансформатор, регулирующие органы и блок управления, у которого с целью улучшения формы стабилизируемого напряжения первичная оомотка трансформатора соединена со входным и выходным зажимами стабилизатора, а вторичные обмотки, каждая из которых связана с общим блоком управления через соответствующий регулирующий орган, соединены согласно. Общая цепь питания регулирующих органов соединена со входным зажимом этого же стабилизатора.
В рабочем режиме известного стабилизатора во время пауз на регулируемых органах (в частности, на закрытых тиристорах) может возникнуть напряжение, значительно превышающее напряжение сети. При одновременном открывании тиристоров вознш ает аварийный режим — значительное потребление мощности.
Цель изобретения — повышение к. п. д. и надежности, снижение потребляемой мощноти и напряжения, возникающего в рабочем режиме на регулирующих органах.
Эта цель достигается тем, что вольтодобавочпый трехобмоточный трансформатор предлагаемого стабилизатора содержит два магпптопровода, на каждом пз которых располо>кено по вторичной оомотке, а первичная оомотка охватывает ооа магпптопровода.
На чертеже представлена прппциппaëüпая схема стабилизатора переменного напряжения.
Трансф )рматор 1 содержит два мапгитопровода 2 и 3, íà которых размещены вторичные обмотки 4 и 5, а первичная обмотка 6 охватывает оба магнитопровода. Вторичные оомоткп соединены согласно между собой и подклю15 чены тиристоры 7 — 10 параллельно источнику электропитания, а первичная обмотка связана последовательно с источником электропитания и нагрузкой.
Режим замкнутых одновременно тпрпсто20 ров 7, 9 (или 8, 10) является аварийным для известного стабилизатора. В описываемом стабилизаторе благодаря канализации магнитного потока обмотки 4 в мапштопроводе
2 и магнитного потока обмотки 5 в магнпто25 проводе 3 аварийного режима не возн лает.
Более того, этот режим черезвычайно выгоден тем, что при компенсации магнитных потоков обмоток 4. 5 на обмотке 6 не наводится напряжение, и падение напряжения на этой
30 обмотке минимально. Этот режим впосчт но442559
Составитель С. Ситко
Корректор А. Галохова
Техред В. Рыбакова
Редактор Б. Федотов
Заказ 1165/6 Изд. № 515 Тираж 722 Подписное
ЦКИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, Я-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 вое качество г> свойства стабилизатора, устраняя v)о время пÿi?з гозможпост! по»влепи» повышенных напр»?ке11пй на рсгу, прующих органах и снижая до минимума падение напряжения на первичной обмотке.
Стабилизатор работает следующим образом: а) при номинальном напряжении сети Ui (или близком к нему) включены обе вторичные обмотки 4 и 5, на обмотке 6 напряжение близко к нулю, на выходе — синусоидальное номинальное напряжение U2, б) при минимальном и максимальном напряжениях сети на выходе — также синусоидальное напряжение вследствие работы соответственно добавляющей или вычитающей обмотки 4, 5; в) при напряжении сети в диапазоне or предельных значений до номинального работает часть полупериода одна пз оомото ;
4, 5, а во время паузы (тпрпсторы работапот с отсечкой) работают обе обмотки.
В этих режимах стабилизируемое напр»жение искажается меньше, чем у известного стабилизатора.
Предмет изобретения
Стабилизатор переменного напряжения по авт. св. № 290380, отличающийся тем, что, с целью повышения к. п. д. и надежности, снижения потребляемой мощности и напряжения, возникающего в рабочем режиме на регулирующих тиристорах, вольтодобавочный трехобмоточный трансформатор содержит два магнитопровода, на каждом из которых расположено по вторично обмотке, а первичная обмотка охватывает оба магнитопровода.
