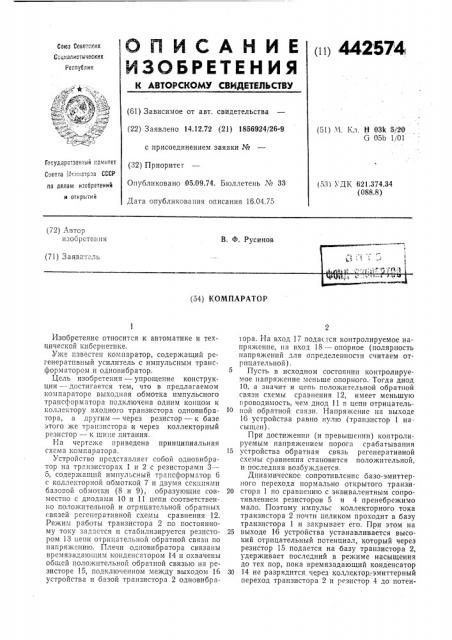

ОЙИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ и} 442 574(Союз Советских

Ссйиап(исткческих

Респ((бдик (61) Зависимое от авт. свидетельства (22) Заявлено 14.12.72 (21) 1856924/26-9 с присоединением заявки № (32) Приоритет

Опубликовано 05.09.74. Бюллетень Л" 33

Дата опубликования описания 16.04.75 (51) М. Кл. Н 03k 5/20 а О5Ь 1 О1 (остдарстзеи((в(Й !:ск(итет

Совета Рн(:иистрзз СССР (53} УДК 621.374.34 (088.8) по делан изобретений и открытий (72) Лвтор изобретения

В. Ф. Русинов (71) Заявитель (54) КОМПАРАТОР

Изобретение относится к автоматике и технической кибернетике.

У»же известен компаратор, содержащий регенератпвный усилитель с импульсным трансформатором и одновибратор.

Цель изобретения — упрощение конструкции — достигается тем, что в предлагаемом компараторе выходная обмотка импульсного трансформатора подключена одним концом к коллектору входного транзистора одновибратора, а другим — через резистор — к базе этого же транзистора и через коллекторный резистор — к шине питания.

На чертеже приведена принципиальная схема компаратора.

Устройство представляет собой одновибратор на транзисторах 1 и 2 с резисторами 3—

5, содержащий импульсный трансформатор 6 с коллекторной обмоткой 7 и двумя секциями базовой обмотки (8 и 9), образующие совместно с диодами 10 и 11 цепи соответственно положительной и отрицательной обратных связей регенеративной схемы сравнения 12.

Режим работы транзистора 2 по постоянному току задастся и стабилизируется резистором 13 цепи отрицательной обратной связи по напряжению. Плечи одновибратора связаны времязадающим конденсатором 14 и охвачены общей положительной обратной связью на резисторе 15, подключенном между выходом 16 устройства и базой транзистора 2 одновибра2 пора. На вход 17 подастся контролируемое напряжение, на вход 18 — опорное (полярность напряжений для определенности считаем отрицательной).

Пусть в исходном состоянии контролируемое напряжение меньше опорного. Тогда диод

10, а значит и цепь положительной обратной связи схемы сравнения 12, имеет меньшу|о проводимость, чем диод 11 в цепи отрицатель10 ной обратной связи. Напряжение на выходе

16 устройства равно нулю (транзистор 1 насыщен).

При достижении (и превышении) контролируемым напряжением порога срабатывания

15 устройства обратная связь регенеративной схемы сравнения становится положительной, и последняя возбуждается.

Динамическое сопротивление базо-эмиттерного перехода- нормально открытого транзи20 стора 1 по сравнению с эквивалентным сопротивлением резисторов 5 и 4 пренебрежимо мало. Поэтому импульс коллекторного тока транзистора 2 почти целиком проходит в базу транзистора 1 и закрывает его. При этом на

25 выходе 16 устройства устанавливается высокий отрицательный потенциал, который через резистор 15 подается на базу транзистора 2, удерживает последний в режиме насыщения до тех пор, пока времязадающий конденсатор

30 14 не разрядится через коллектор=эмиттерный переход транзистора 2 и резистор 4 до потен442574

Предмет изобретения

Составитель Л. Николаева

Техред В. Рыбакова

Корректоры: Л. Корогод и А. Николаева

Редактор Б. Федотов

Заказ 929/11 Изд. ¹ 4б8 Тираж 811 1годписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, К-З5, Раушскаи наб., д. 4, 5

Типографии, пр. Сапунова, 2 циала начала перехода транзистора 1 в усилительный режим.

С момента перехода транзистора 1 в усилительный режим начинает развиваться лавинообразный процесс регенерации, в результате которого транзистор 1 снова переходит в режим насыщения, а транзистор 2 — в усилительный режим исходного состояния схемы.

Затем цикл автоколебаний устройства повторяется, а на выходе 16 вырабатываются импульсы напряжения до тех пор, пока контролируемое напряжение не станет ниже опорного.

Компаратор, содержащий диодно-регенеративную схему сравнения с импульсным транс

5 форматором и одновибратор, о т л и ч а юшийся тем, что, с целью упрощения конструкции, выходная обмотка импульсного трансформатора подключена одним концом к коллектору входного транзистора одновибра10 тора, а другим — через резистор — к базе этого же транзистора и через коллекторный резистор — к шине питания.
