¹ 44258

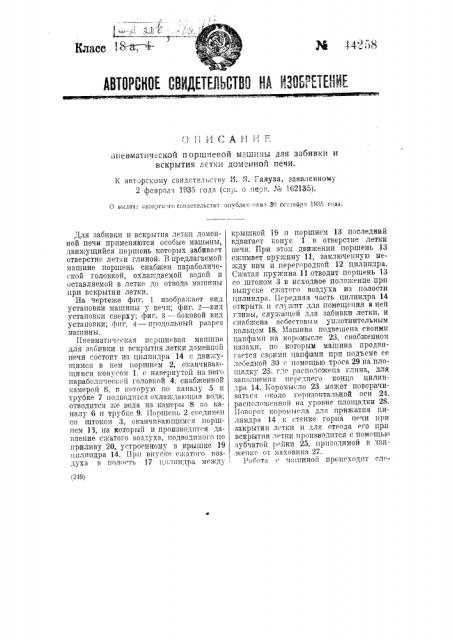

АВТОРСКОЕ СВИДЕТЕЛЬСТВО НА ИЗОБРЕТЕНИЕ

Г3 !) И г. А и 1:т, вт|евматической поршневой машины для забивки и вскрытия летки доменной печи.

К авторскому свндете I bet«v Ь . . Галуна, заявленному

2 февржтт1 1935 года (011р. о !Ie".«:. М 162135).

0 иыяат= автоогк: го свпдетеоьства опуолик о вно 30 св::.твбт1.1 1935 года.

1,249) Для забивки и вскрытия летки доменной печи применяются особые машины, движущийся поршень которых забивает отверстие летки глиной. В предлагаемой машине поршень снабжен параболической головкой, охлаждаемой водой и оставляемой в летке до отвода матпнны при вскрытии летки.

На чертеже фиг. 1 изображает вид установки машины у печи; фиг. 2 — вид установки сверху; фиг. 8 — боковой вид установки; фттг. 4 — продольный разрез ма.тпиньт.

Пневматич.окая нсршневая матштна для забивки и вскрытия летки доменной печи состоит из цнлтшдра 14 с движутцимся в нем поршнем 2, оканчнватотцимся конусом 1. с навернутой на него параболической гoловкой 4, снабженной камерой 8, в котору10 IIO каналу 5 п трубке 7 11одводт1тся охлаждакпцая вода; отводится же вода пз камеры 8 но каналу 6 н трубке 9. 11ортттетть 2 сотдинен со штоком 3, оканчи«ающимт я поршнем 13, на который и производитт.я да«лепие сжатого воздуха., иодводимог0 по приливу 20, устроенному в крышке 19

llнлттпдра 14. Tlpll BII5 ст .» 0жатог0 духа в ттолость 17 ци,1индра между крышкой 19 и поршнем 13 последний вдвигает кон5 с 1 в отверстие летки печи. При это;„.движ..ении поршень 13 сжимает пружину 11, заключеинуто между ним и перег родной 12 цилиндра.

Сжатая пружина 11 отводит поршень 13 со штоком 3 в исходное положенпе прп выпуске сжатого воздуха из полости цилиндра. Передняя часть цилиндра 14 открыта и служит для помещения в ней глины, служащей для забивки летки, и снабжена асбестовт,тм уплотнительным кольцом 18. Машина подвешена своими цапфамп на коромысле 23, снабженном пазами, по которым машина прод«ттгается своими цапфами прп ттодъеме ее лебедкой 30 с, помощью троса 29 на площадку 28, где Пат положена глина, для заполнения пет еднего конца IlHJIIIHдра 14. Торомытло 23 может поворачиваться около горизонтальной осп 24, расположенной на уровне площадки 28.

i10«Ор0т кот)ом ысла для прижатия пилиндра 14 к стенке горна печи при закрытии летки н для отрода его прп вскрытии .1еткет производится с помотцьто зубчатой рейки 25, приводимой в движение от маховика 27.

} 11бота 1 мгцииттой происходит сл,дующим образом. Машина с заряженнои глиной передней частью цилиндра 14 опускается на уровень летки и прижи-, мается к последней поворотом маховп- l ка 27, после чего пуска1от в полость 17: цилиндра сжатый B03$$x, который, двигая поршни 13 и 2, выдавливает глину в:, отверстие летки и в конце хода за1ш-, рает его конусом 1. Конус с голов- кой 4 остается в летке до вскрытия ее, причем в этом положении оц удерживается подпружиненной собачкой 33, заскакпвающей в конце хо,па за поршень 2 и не иозволя1о1цей последнему отодви-, гаться в слу,"ае утечки воздуха из по- лостп 17 цилиндра.. При вскрытии летки поворотом коромысла 23 машина отводится от стенки горна и лебедкой 30 поднимается па 1ьлощадку 28, где подготогляется g;1;I следующей забивки, т. е. наполняется глиной.

Предмет изобретения.

1, Пневматичсск;и поршневая машина для забивки и вскрытия летки доменной печи, отличавшаяся тем, что подаюгцпй глину в летку поршень 2 снабжен параболической головкой 1, 4, 8, охлаждаемой водой и оставляемой в летке до отвода машины при вскрытии летки.

2, В машине по и. 1 применение пружины ll, надетой на шток 3 для осуществления обратного хода поршня 13 при выпуске сжатого воздуха со ОТороны его впуска в цилиндр.

3, В машине Ilo и. 1 применение коромысла 23 с пазами для поднятия цилиндра машины, снабже п1ого цапфами, ири помощи троса 29 и лебедки 3О, установленной йа пло1цадке 28, в которой укреплена ос1 2- 1 указанного коромысла 23.

1, В машине по и.:, применение зубчатой рейки 2э, приьодпмой в движение от маховика 27, с целью поворота коромысла около оси 24 для прижатия цилиндра к стенке горна при закрывании летки и для отво;1а lo при вскрытии.

5, В машине по п. 1 применение стопорной подпружиненной собачки 33 для удержания поршня 2 в выдвинутом положении в случае утечки сжатого воздуха из цилиндра.

К авторскому свидетельству,И. Я. Галуза Ж 44258 иг

1 фиг. 4 ф.
