Механизм прижима контактных щек к электроду дуговой электропечи

Механизм прижима контактных щек к электроду дуговой электропечи

Иллюстрации

Показать все

Реферат

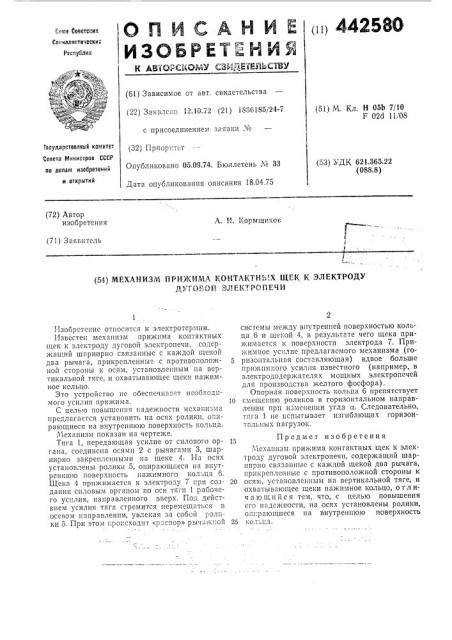

III) 442586

ОЛНСАНЙЕ

ИЗОБРЕТЕИ ЙЯ

IK АВ1ОРСМОМУ СВК.„6ЕД:йЬС1ВУ

Св,аз Советских

Свииаливтичеокик

Ревлублик (61) Зависимое от авт. свидетельства (22) Заявлено 12",,10.72 (21) 1836185/24-7 с присоединением заявки ¹ (32) Приоритет

Опубликовано 05.09.74, Бюллетень ¹ 33

Дата опубликования описания 18.04.75 (51) М. Кл. Н 05b 7/10

F 02d 11 08

Гасударстввииый комитет

Совета Мииистров СССР ло делам изобретений и открытий (53) УДК 621.365.22 (088.8) (72) Автор изобретения

A. И. Корм.ц .ков (71) Заявитель (54) МЕХАНИЗМ ПРИ)КИМА КОНТАКТНЬ .Х ЩЕК К ЭЛЕКТРОДУ

Д,/ О.ЗОИ ЭЛЕК РОДЕ 1И

Изобретение относится к электротермии.

Известен механизм прижима контактных щек к электроду дуговой электропечи, содержащий шарнирно связанные с каждой щекой два рычага, прикрепленные с противоположной стороны к осям, установленным па вертикальной тяге, и охватывающее щеки пажимное кольцо.

Это устройство не обеспечива -T необходпмого усилия прижима.

С целью повышения надежности механизма предлагается установить на осях ролики, опирающиеся на внутреншою поверхность кольца.

Механизм показан на чертеже.

Тяга 1, передающая усилие от силового органа, соединена осями 2 с рычагами 3, шарнирно закрепленными на щеке 4. На осях установлены ролики 5, опирающиеся на внутреннюю поверхность нажимного кольца G.

Щека 4 прижимается к электроду 7 при создании силовым органом ro оси тяги 1 рабочего усилия, направленного вверх. Под действием усилия тяга стремится перемещаться в осевом направлении, увлекая за собой ролиicing 5. При это i Iipoi!сходит «p =.oiiop)> pbi»;-. :oÉ системы между внутренней поверхностью кольца G и щекой 4, в результате чего щека прижимается к поверхности электрода 7. Прижимное усилие предлагаемого механизма (ro5 ризонтальиая составляющая) вдвое больше прижимного усилия известного (например, в электрододержателях мощных электропечей для производства желтого фосфора).

Опорная поверхность кольца б препятствует

lo смещению роликов в горизонтальном направлении прп изменении угла а. Следовательно, тяга 1 не испытывает изгибающих горизон ал =нь -" "агрузок

Предмет изобретения

Механизм прижима контактных щек к электроду дуговой электропечи, содержащий шарнирно связанные с каждой щекой два рычага, прикрепленные с противоположной стороны к

20 ocHihi, уcTBIIoB ICIIHbIM I%3 BepTHK2 IbHQH THrе, H охватывающее щеки нажимное кольцо, отл ич а ю шийся тем, что, с целью повышения его надежности, на осях установлены ролики, or:;pàþùèåñÿ на внутреншою поверхность

25 кольца.

442580

Составитель Г. Борзенкова

Техред В. Рыбакова Корректор Т. Добровольская

Редактор Б. Федотов

Типография, пр. Сапунова, 2

Заказ 936/8 Изд. № 466 Тираж 760 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Я-35, Раушская наб„д. 4/5
