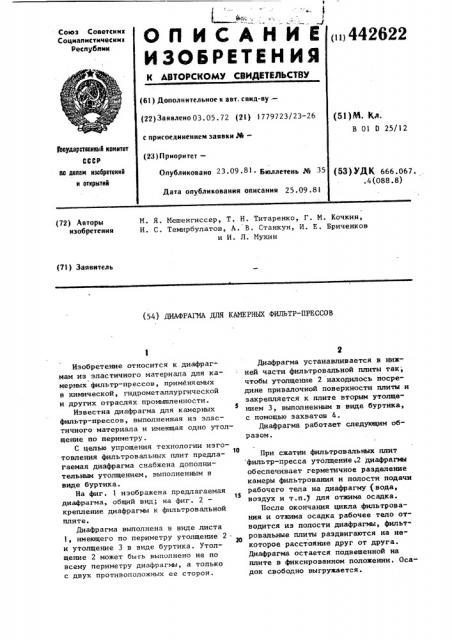

Союз Советских

Социалистических

Республик

ОП ИСАКИЯ

ИЗОБРЕТЕН ИЯ (н)442622

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 03. 05. 72 (21) 1779723/23-26 с присоединением заявки М— (23) Приоритет— (51)M. Кл.

В О! 0 25/12

3Ьоударотееиый комитет

СССР по долек изобретений и открытий

Опубликовано 23.09,81. Бюллетень ) 35

Дата опубликования описания 25.09 .81 (53) УДК 666.067. . 4 (088. 8) M. Я. Иешенгиссер, Т. Н. Титаренко, Г. М. Кочкин, И. С. Темирбулатов, А. В. Станкун, И. Е. Бриченков и И. Л. Мухин (72) Авторы изобретения (71) Заяви ель (54) ДИАФРАГМА ДЛЯ КАМЕРНЫХ ФИЛЬТР-ПРЕССОВ

Изобретение относится к диафрагмам из эластичного материала для камерных фильтр-прессов, применяемых в химической, гидрометаллургической и других отраслях промышленности.

Известна диафрагма для камерных фильтр-прессов, выполненная из эластичного материала и имеющая одно утолщение по периметру.

С целью упрощения технологии изго1Î товления фильтровальных плит предлагаемая диафрагма снабжена дополнительным утолщением, выполненным в виде буртика.

На фиг, 1 изображена предлагаемая диафрагма, общий вид; на фиг. 2

15 крепление диафрагмы к фильтровальной плите.

Диафрагма выполнена в виде листа

1, имеющего по периметру утолщение 2и утолщение 3 в виде буртика. Утолщение 2 может быть выполнено не по всему периметру диафрагмы, а только с двух противоположных ее сторон.

Диафрагма устанавливается в нижней части фильтровальной плиты так, чтобы утолщение 2 находилось посредине привалочной поверхности плиты и закрепляется к плите вторым утолщением 3, выполненным в виде буртика, с помощью захватов 4.

Диафрагма работает следующим образом.

При сжатии фильтровальных плит фильтр-пресса утолщение 2 диафрагма обеспечивает герметичное разделение камеры фильтрования и полости подачи рабочего тела на диафрагму (вода, воздух и т.п.) для отжима осадка.

После окончания цикла фильтрования и отжима осадка рабочее тело отводится из полости диафрагмы, фильтровальные плиты раздвигаются на некоторое расстояние друг от друга.

Диафрагма остается подвешенной на плите в фиксированном положении. Осадок свободно выгружается.

442622 иг. 2

Редактор Е. Месропова Техред А. Бабинец Корректор Г. Огар

Заказ 8608/46 Тираж 709 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб,, д ° 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Формула изобретения

Диафрагма для камерных фильтр-прес-, сов, выполненная из эластичного материала и имеющая утолщение по периметру, отличающаяся тем, что, с целью упрощения технологии изготовления фильтровальных плит, диафрагма снабжена дополнительным утолщением, выполненным в виде буртика
