Реферат

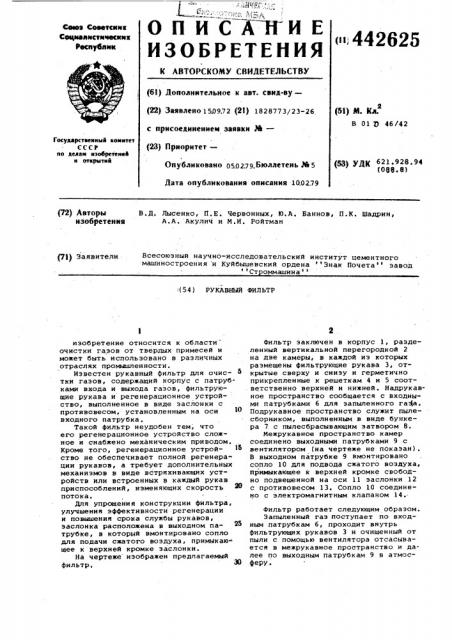

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Сеюз Советсиии

Сецмалиетмчееннм

Реслублик

« 442625

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено15.09.72 (21) 1828773 23-26 с присоединением заявки Ю— (5l) М. Кл.

В 01 ф 46/42

Государствепмый комвтст

СССР яо Аслам мзобрстФной н открытий (23) Прноритет—

Опубликовано 050279,Бюллетень Эй 5

Дата опубликования описания 1002.79 (5З) УДК 621.928.94 (058.8) (72) Авторы изобретения

В.Д. Лысенко, IT.Å. Червонных, IO.А, Баннов, П.К. Шадрин, A.A. Акулич и М.И. Ройтман (71) Заявители Всесоюзный научно-исследовательский институт цементного машиностроения и Куйбышевский ордена Знак Почета завод Ст оммашина (54 ) РУКАВНЫИ ФИЛЬТР

Фильтр работает следующим образом.

Запыленный газ поступает по входным патрубкам 6, проходит внутрь фильтрующнх рукавов 3 и очищенный от пыли с помощью вентилятора отсасывается в межрукавное пространство и далее по выходным патрубкам 9 в атмосферу. изобретение относится к области очистки газов от твердых примесей и может быть использовано в различных отраслях промышленности.

Известен рукавный фильтр для очистки газов, содержащий корпус с патрубками входа и выхода газов, фильтрующие рукава и регенерационное устройство, выполненное в виде заслонки с противовесом, установленным на оси входного патрубка.

Такой фильтр неудобен тем, что его регенерационное устройство сложное и снабжено механическим приводом.

Кроме того, регенерационное устройство не обеспечивает полной регенерации рукавов, а требует дополнительных механизмов в виде встряхивающих устройств или встроенных в каждый рукав приспособлений, изменяющих скорость потока.

Для упрощения конструкции фильтра, улучшения эффективности регенерации и повышения срока службы рукавов, заслонка расположена в выходном патрубке, в который вмонтировано сопло для подачи сжатого воздуха, примыкающее к верхней кромке заслонки.

На чертеже изображен предлагаемый фильтр.

Фильтр заключен в корпус 1, разделенный вертикальной перегородкой 2 на две камеры, в каждой из которых размещены фильтрующие рукава Э, открытые сверху и снизу и герметично прикрепленные к решеткам 4 и 5 соответственно верхней и нижней. Надрукавное пространство сообщается с входными патрубками 6 для запыленного гаЯа.

Подрукавное пространство служит пылесборником, выполненным в виде бункера 7 с пылесбрасывающим затвором 8, Межрукавное пространство камер соединено выходными патрубками 9 с вентилятором (на чертеже не показан).

В выходном патрубке 9 вмонтировано сопло 10 для подвода сжатого воздуха, примыкающее к верхней кромке свободно подвешенной на оси 11 заслонки 12 с противовесом 13. Сопла 10 соединено с электромагнитным клапаном 14..

442625

Формула изобретения

Регенерация фильтрующих рукавов производится периодически отдельно для каждой камеры подачей сжатого воздуха через сопло 10 с помощью электромагнитного клапана 14, работающего по заданному графику. Струя сжатого воздуха отклоняет заслонку 12, 5 которая перекрывает выходной патрубок 9, отключая тем самым отсос очищаемого газа через соответствующую камеру. Одновременно сжатый воздух, вырывающийся иэ сопла 10, проходит 0 в межрукавное пространство, дополнительно деформирует рукава 3, а собранная на их внутренней поверхности пыль падает в бункер 7 и удаляется из фильтра через затвор 8. При прекращении подачи сжатого воздуха заслонка 12 под действием противовеса 13 возвращается в исходное положение; регенерация рукавов 3 прекращается, и вновь начинается отсос запыленного газа через рукава 3.

Рукавный фильтр для очистки газов, содержащий корпус с патрубками входа и выхода газов, фильтрующие рукава и регенерационное устройство, выполнен- . ное в виде заслонки с противовесом, установленным на оси входного патрубка, отличающийся тем, что, с целью упрощения конструкции фильтра, улучшения эффективности регенерации и повышения срока службы рукавов, заслонка расположена в выходном патрубке, в который вмонтировано сопло для подачи сжатого воздуха, примыкающее к верхней кромке заслонки.
