Способ получения глинозема

Иллюстрации

Показать все

Реферат

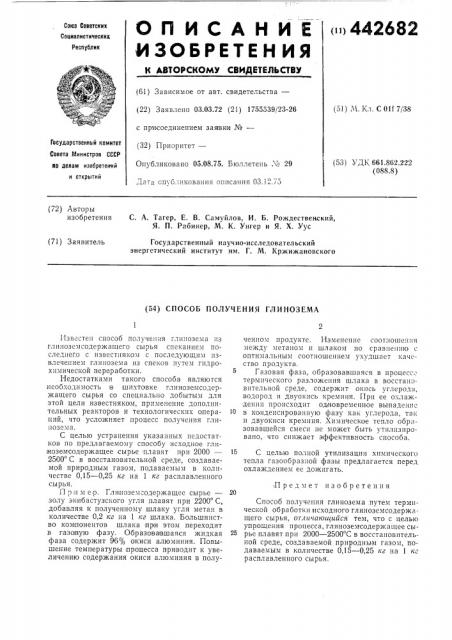

ОПИСАНИЕ

ИЗОБРЕТЕН Ия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

<>442682

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства— (22) Заявлено 03.03.72 (21) 1755539/23-26 с прттсоединением заявюи Уев (32) Приоритет—

Опубликовано 05.08.75. Бюллетень М 29

Дата спуб.,икования описания 03,12.75 (51) М. 1,л. С Olf 7/38

Государственный комитет

Совета Министров СССР во делам изобретений и открытий (53) УДК 661.862.222 (088.8) {72) Авторы изобретения

С. А. Тагер, Е. В. Самуйлов, И. Б. Рождественский, Я. П. Рабинер, М. К. Унгер и Я. Х. Уус (7i) Заявитель

Государственный научно-исследовательский энергетический институт им. Г. М. Кржижановского (54) СПОСОБ ПОЛУЧЕНИЯ ГЛИНОЗЕМА

Г(звестен способ получения глинозема из глинозсмсодержащего сырья спеканием последнего с известняком с последующим извлечением глинозема из спеков путем гидрохимической переработки.

Недостатками такого способа являются необходимость в шихтовке глиноземсодержащего сырья со специально добытым для этой цели известняком, применение дополнительных реакторов и технологических операций, что усложняет процесс получения глинозема.

С целью устранения указанных недостатков по предлагаемому способу исходное гли ноземсодержащее сырье плавят при 2000—

2500 С в восстановительной среде, создаваемой природным газом, подаваемым в количестве 0,15 — 0,25 кг на 1 кг расплавленного сырья.

П р и м е,р. Глиноземсодержащее сырье— золу экибастузского угля плавят при 2200 С, добавляя к полученному шлаку угля метан в количестве 0,2 кг на 1 кг шлака. Большинство компонентов шлака при этом переходит в газовую фазу. Образо вившаяся жидкая фаза содержит 96% окиси алюминия. Повышение температуры процесса приводит к увеличению содержания окиси алюминия в полученном проду кте. Изменение соотношения между метаном и шлаком по сравненшо с оптимальным соотношением ухудшает качество продукта.

Газовая фаза, образовавшаяся в процессе термического разложения шлака в восстановительной среде, содержит окись углерода, водород и двуокись кремния. Прп ее охлаждении происходит одновременное выпадение

10 в конденсированную фазу как углерода, так и двуокиси кремния. Химическое тепло образовавшейся смеси не может быть утилпзировано, что снижает эффективность способа.

С целью полной утилизации химического тепла газообразной фазы предлагается перед охлаждением ее дожигать.

Предмет изобретения

Способ получения глинозема путем термической обработки исходного глиноземсодержащего сырья, отличающийся тем, что с целью упрощения процесса, глиноземсодержащее сы25 рье плавят при 2000 — 2500 С в восстановительной среде, создаваемой природным газом, подаваемым в количестве 0,15 — 0,25 кг на 1 кг расплавленного сырья.
