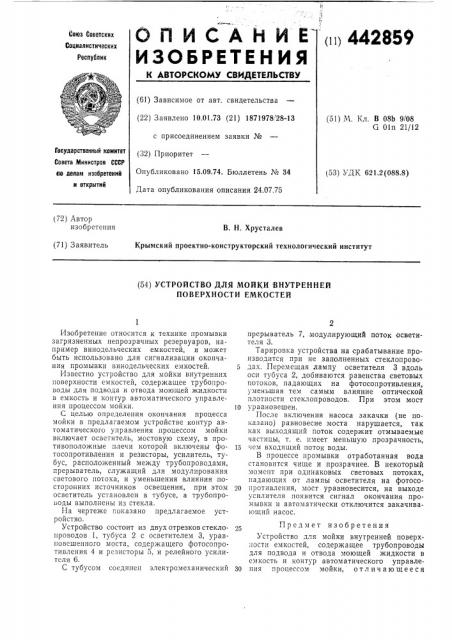

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (ii) 442859,oem Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 10.01.73 (21) 1871978. 28-13 с присоединением заявки № (32) Приоритет

Опубликовано 15.09.74. Бюллетень ¹ 34

Дата опубликования описания 24.07.75 (51) М. Кл. В 08Ь 9/08

G 01п 21/12

Государственный комитет

Совета .Министров СССР по делам изобретений и открытий (53) УДК 621.2(088.8) (72) Автор изобретения

В. Н. Хрусталев

Крымский проектно-конструкторский технологический институт (71) Заявитель (54) УСТРОЙСТВО ДЛЯ МОЙКИ ВНУТРЕННЕЙ

ПОВЕРХНОСТИ ЕМКОСТЕЙ

Изобретение относится к технике промывки загрязненных непрозрачных резервуаров, например винодельческих емкостей, и может быть использовано для сигнализации окончания промывки винодельческих емкостей, 5

Известно устройство для мойки внутренних поверхности емкостей, содержащее трубопроводы для подвода и отвода моющей жидкости в емкость и контур автоматического управления процессом мойки. 1О

С целью определения окончания процесса мойки в предлагаемом устройстве контур автоматического управления процессом мойки включает осветитель, мостовую схему, в противоположные плечи которой включены фо- 15 тосопротивления и резисторы, усилитель, тубус, расположенный между трубопроводами, прерыватель, служащий для модулирования светового потока, и уменьшения влияния посторонних источников освещения, при этом 20 осветитель установлен в тубусе, а трубопроьоды выполнены из стекла.

На чертеже показано предлагаемое устройство.

Устройство состоит из двух отрезковстекло- 25 проводов 1, тубуса 2 с осветителем 3, уравновешенного моста, содержащего фотосопротивления 4 и резисторы 5, и релейного усилителя 6.

С тубусом соединен электромеханический Зp прерыватель 7,,модулирующий поток осветителя 3.

Тарировка устройства на срабатывание производится при не заполненных стеклопроводах. Перемещая лампу осветителя 3 вдоль осп тубуса 2, добиваются равенства световых потоков, падающих на фотосопротивления, уменьшая тем самым влияние оптической плотности стеклопроводов. При этом мост уравновешен.

После включения насоса закачки (не показано) равновесие моста нарушается, так как выходящий поток содержит отмываемые частицы, т. е. имеет меньшую прозрачность, чем входящий поток воды.

В процессе промывки отработанная вода становится чище и прозрачнее. В некоторый момент при одинаковых световых потоках, падающих от лампы осветителя на фотосопротивления, мост уравновесится, на выходе усилителя появится сигнал окончания промывки и автоматически отключится закачивающий насос.

Предмет изобретения

Устройство для мойки внутренней поверхности емкостей, содержащее трубопроводы для подвода и отвода моющей жидкости в емкость и контур автоматического управления процессом мойки, о т л и ч а ю щ е е с я

4428511

Составитель В. Киселев

Техред Г. Дворина

Редактор В. Блохина

Корректор В. Брыкснна

Заказ 1709/1 Изд. № 1375 Тираж 565 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 тем, что, с целью определения окончания процесса мойки, контур автоматического управления процессом мойки включает осветитель, мостовую схему, в противоположные плечи которой включены фотосопротивления и резисторы, усилитель, тубус, расположенный между трубопроводами, прерыватель, служагции для модулирования светового потока, при этом осветитель установлен в тубусе, а

5 трубопроводы выполнены из стекла.
