Реферат

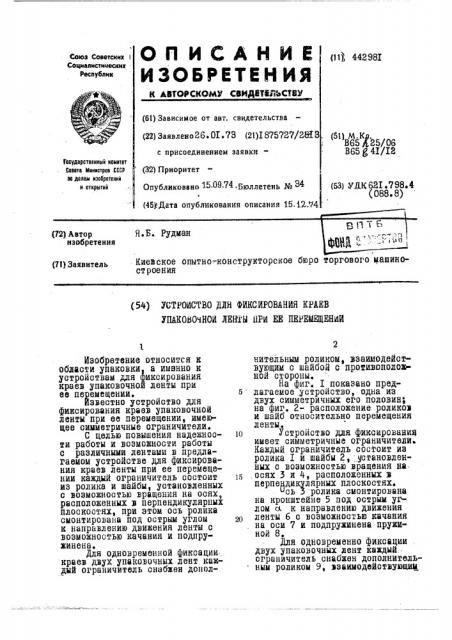

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВГОРСКОМУ СВИА ДЬСв В ( (»), 44298I

Союз Советских I

Социал исти иеских

Республик (61) Зависимое от авт. свидетельства

<22) Заявлено26. 0I.73 (21)I 875727/2И8

В65 g25/Î6 (51) М.К .

В65 ? 4I/I2 с присоединением заявки—

Гасударственный намнтет

Саввта Мнннстрав СССР ва делам нэаеретеннй н атнрытнй (32) Приоритет

Опубликовано 15 О 74 Бюллетень № 84 (45 Дата опубликования описания 15. 12,.V4 (53) УДК 621 е798.4 (088 ° 8) Я.Б. Рудман (72) Автор изобретения

Киевское опытно-конструкторское бюро торгового машиностроения (71) Заявитель (54) УСТРОИСТВО ДЛЯ ФИКСИРОВАНИЯ КРАЕВ

УПАКОВОЧНОИ ЛЕНТЫ 11РИ ЕЕ ПЕРЕМЕЩЕНИИ

Изобретение относится к области упаковки а имннно к устройствам для иксирования краев упаковочно ленты при ее перемещении.

Известно устройство для фиксирования краев упаковочной ленты при ее перемещении, имеющее симметричные ограничители.

С целью повышения надежности работы и воэможности работы с различными лентами в предлагаемом устройстве для фиксирования краев ленты при ее перемещении каждый ограничитель состоит из ролика и шайбы, установленных с возможностью вращения на осях, расположенных в перпендикулярных плоскостях, при этом ось ролика смонтировайа под острым углом к направлению движения ленты с возможностью качания и подпружинена.

Для одновременной фиксации. краев двух упаковочных лент каждый ограничитель снабжен дополнительным роликом, взаимодействующим с шайбой с противаполож ной стороны.

На фиг. I показано пред5 лагаемое устройство, одна из двух симметричных его половин; на фиг. 2- расположение роликов и шайб относительно перемещения ленты.

1с Устройство для фиксирования имеет симметричные ограничители.

Каждый ограничитель состоит из ролика 1 и шайбы 2, установленных с возможностью вращения на. д .осях 3 и 4, расположенных в перпендикулярных плоскостях.

"сь 3 ролика смонтирована на кронштейне 5 под острым углом с к направлению движения

2О ленты 6 с воэможностью качания . на оси 7 и подпружинена пружиной 8. я одновременно фиксации двух упаковочных лент каждый., ограничитель снабжен дополнительным роликом 9, взаимодействующим!

4рпи

3 с:-"абебой 2 с противоположнои стороны.

Пру»ина 8 одним концом закреплена на оси ХО, à друi - связана с винтом II, который посредст- 5 ьом гайки I2 передает воздействие пру;ины на ось 3 ролика 1.

Предлагаемое устройство работает следующим образом.

Упаковочная лента б, заправ10 ленная между торцем аайбй 2 и роликом I, зажимается между ними под действием пружины 8. Нажатием последней создается сила трения, часть которой при движении ленты направлена по касательной к ролику и расположена в плоскости его вращения. При этом вследствие расположения последней под углом с 20 к направлению движения ленты 6, составляющая силы трения стремйтся ра ;тянуть ленту в поперечном направлении. 1ак как усилия растяжения одинаковы на обеих симметричных половинах устройства, то края упаковочной ленты Фиксируются чри ее перемещении.

ПРЕца!ЕТ ИЬОБРЫХЕ1йИ . I. Устройство для фиксирования краев упаковочной ленты при ее перемещении, имеющее симметричные ограничители, о т л и ч а ю щ е е с я тем, что, с целью повышения надежйости работы и возможности работы с различными лентами, каждый ограничитель состоит из ролика и шайбы, установленных с возможностью вращения на осях, расположенных в перпендикулярнйх плоскостях, при этом ось ролика смонтирована под острым углом к направлению движения ленты с возможностью качания и подпружинена.

2. Устройство по п. I> о т л и ч а ю щ е е с я тем, что, с целью одновременной фиксации краев двух упаковочных лент, каждый ограничитель снабжен дополнительным роликом, взаимодействующим с шайбой с противоположной стороны.
