Эпоксидный состав
Патент 443047
Авторы
Эпоксидный состав
Иллюстрации
Реферат

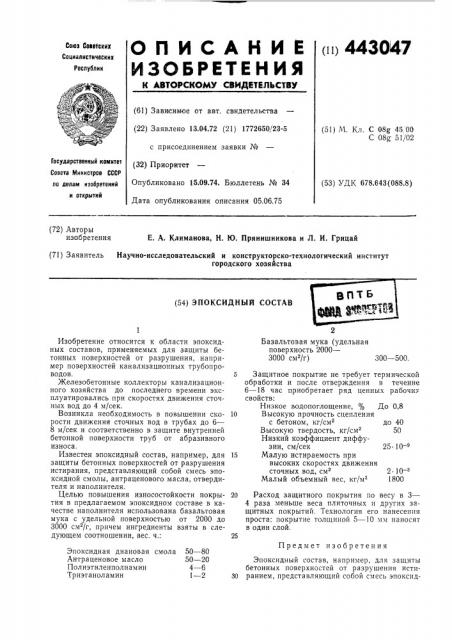

О П И С А Н И E <и> 443047
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союа Советсккк
Социалистических
Республик (61) Зависимое от авт. свидетельства (22) Заявлено 13.04.72 (21) 1772650/23-5 с присоединением заявки № (51) М. Кл. С 08g 45. 00
С 08g 51/02
РосУдаРственный комитет (32) Приор
Совета Министров СССР по делам изобретений и открытий
Опубликовано 15.09.74. Бюллетень № 34
Дата опубликования описания 05.06.75 (53) УДК 678.643(088.8) (72) Авторы изобретения
Е. А. Климанова, Н. Ю. Прянишникова и Л. И. Грицай (71) Заявитель Научно-исследовательский и конструкторско-технологический институт городского хозяйства
SniБ (54) ЭПОКСИДНЫИ СОСТАВ % Я- « еа В "= "
Базальтовая мука (удельная поверхность 2000—
3000 см /г) 300 †5.
2 10 — з
1800
Предмет изобретения
Эпоксидная диановая смола 50 — 80
Антраценовое масло 50 — 20
Полиэтиленполиамин 4 — 6
Триэтаноламин 1 — 2
Изобретение относится к области эпоксидных составов, применяемых для защиты бетонных поверхностей от разрушения, например поверхностей канализационных трубопроводов. железобетонные коллекторы канализационного хозяйства до последнего времени эксплуатировались при скоростях движения сточных вод до 4 м/сек.
Возникла необходимость в повышении скорости движения сточных вод в трубах до 6—
8 м/сек и соответственно в защите внутренней бетонной поверхности труб от абразивного износа.
Известен эпоксидный состав, например, для защиты бетонных поверхностей от разрушения истирания, представляющий собой смесь эпоксидной смолы, антраценового масла, отвердителя и наполнителя.
Целью повышения износостойкости покрытия в предлагаемом эпоксидном составе в качестве наполнителя использована базальтовая мука с удельной поверхностью от 2000 до
3000 сме/г, причем ингредиенты взяты в следующем соотношении, вес. ч.:
5 Защитное покрытие не требует термической обработки и после отверждения в течение
6 — 18 час приобретает ряд ценных рабочих свойств:
Низкое водопоглощение, о/ До 0,8
Высокую прочность сцепления с бетоном, кг/см до 40
Высокую твердость, кг/см 50
Низкий коэффициент диффузии, см/сек 25 10 9
15 Малую истираемость при высоких скоростях движения сточных вод, см2
Малый объемный вес, кг/м"
20 Расход защитного покрытия по весу в 3—
4 раза меньше веса плиточных и других защитных покрытий. Технология его нанесения проста: покрытие толщиной 5 — 10 мм наносят в один слой.
Эпоксидный состав, например, для защиты бетонных поверхностей от разрушения исти30 ранием, представляющий собой смесь эпоксид448047
300 †5.
Составитель Т. Никольская
Техред H. Куклина Корректор Л. Брахнина
Редактор В. Новоселова
Заказ 1268/5 Изд. № 1260 Тираж 565 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, 7К-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 ной смолы, антраценового масла, отвердителя и наполнителя, отл ич и ющи и ся тем, что, с целью повышения износостойкости по«рытия, в качестве наполнителя использована базальтовая мука с удельной поверхностью от 5
2000 до 3000 см2/г, причем ингредиенты взяты в следующем соотношении, вес. ч.:
Эпоксидная диановая смола
Антраценовое масло
Полиэтиленполиамин
Триэтаноламин
Базальтовая мука (удельная поверхность 2000—
3000 см /г) 50 — 80
50 — 20
4 — 6
1 — 2
