<п1 443392

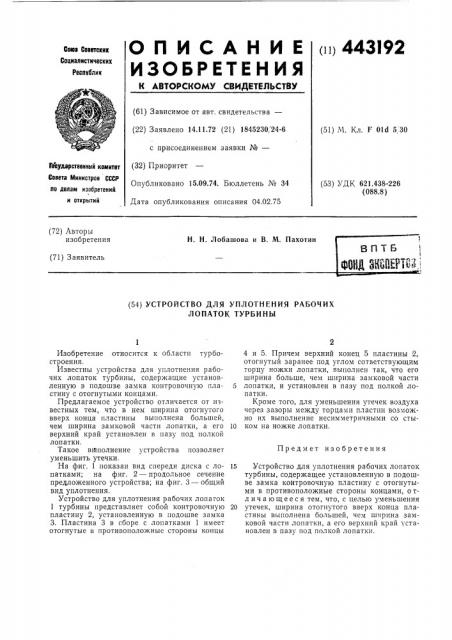

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Со1оо Соеетскик

Социалистических

Республик (61) Зависимое от авт. свидетельства— (22) Заявлено 14.11.72 (21) 1845230, 24-6 с присоединением заявки №вЂ” (32) Приоритет

Опубликовано 15.09.74. Бюллетень № 34

Дата опубликования описания 04.02.75 (51) М. Кл. F Old 5, 30 ГЙ1тдарстввнный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621.438-226 (088.8) (72) Авторы изобретения

H. H. Лобашова и В. M. Пах (71) Заявитель (54) УСТРОЙСТВО ДЛЯ УПЛОТНЕНИЯ РАБОЧИХ

ЛОПАТОК ТУРБИНЫ

Изобретение относится к области турбостроения.

Известны устройства для уплотнения рабочих лопаток турбины, содержащие установленную в подошве замка контровочную пластину с отогнутыми концами.

Предлагаемое устройство отличается от известных тем, что в нем ширина отогнутого вверх конца пластины выполнена большей, чем ширина замковой части лопатки, а его верхний край установлен в пазу под полкой лопатки.

Такое вйполнение устройства позволяет уменьшить утечки.

На фиг. 1 показан вид спереди диска с лопатками; на фиг. 2 — продольное сечение предложенного устройства; на фиг. 3 — общий вид уплотнения.

Устройство для уплотнения рабочих лопаток

1 турбины представляет собой контровочную пластину 2, установленную в подошве замка

3. Пластина 3 в сборе с лопатками 1 имеет отогнутые в противоположные стороны концы

4 и 5. Причем верхний конец 5 пластины 2, отогнутый заранее под углом сответствующим торцу ножки лопатки, выполнен так, что его ширина больше, чем ширина замковой части

5 лопатки, и установлен в пазу под полкой лопатки.

Кроме того, для уменьшения утечек воздуха через зазоры между торцами пластин возможно их выполнение несимметричными со сты10 ком на ножке лопатки.

Предмет изобретения

15 Устройство для уплотнения рабочих лопаток турбины, содержащее установленную в подошве замка контровочную пластину с отогнутыми в противоположные стороны концами, о тл и ч а ю щ е е с я тем, что, с целью уменьшения

20 утечек, ширина отогнутого вверх конца пластины выполнена большей, чем ширина замковой части лопатки, а его верхний край установлен в пазу под полкой лопатки.

443192 Ри2 1

Фиг. 2

ФиГ. У
