Реферат



Класс 341, 23

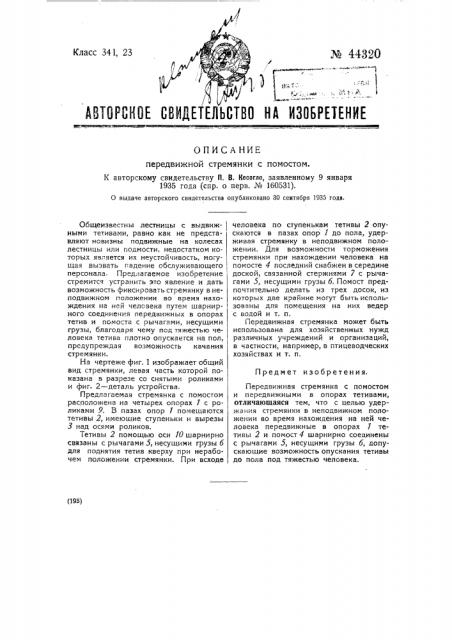

АВТОРСКОЕ СВИДЕТЕЛЬСТВО HA ИЗОБРЕТЕНИЕ

ОПИСАНИЕ передвижной стремянки с помостом.

K авторскому свидетельству П. В. Кесогло, заявленному 9 января

1935 года (спр. о перв. № 160531).

0 выдаче авторского свидетельства опубликовано 30 сентября 1935 года.

Предмет изобретения. (195) Общеизвестны лестницы с выдвижными тетивами, равно как не представляют новизны подвижные на колесах лестницы или подмости, недостатком которых является их неустойчивость, могущая вызвать падение обслуживающего персонала. Предлагаемое изобретение стремится устранить это явление и дать возможность фиксировать стремянку в неподвижном положении во время нахождения на ней человека путем шарнирного соединения передвижных в опорах тетив и помоста с рычагами, несущими грузы, благодаря чему под тяжестью человека тетива плотно опускается на пол, предупреждая возможность качания стремянки.

На чертеже фиг. 1 изображает общий вид стремянки, левая часть которой показана в разрезе со снятыми роликами и фиг. 2 — деталь устройства.

Предлагаемая стремянка с помостом расположена на четырех опорах 1 с роликами 9. В пазах опор 1 помещаются тетивы 2, имеющие ступеньки и вырезы

3 над осями роликов.

Тетивы 2 помощью оси 10 шарнирно связаны с рычагами 5, несущими грузы 6 для поднятия тетив кверху при нерабочем положении стремянки. П ри всходе человека по ступенькам тетивы 2 опускаются в пазах опор 1 до пола, удерживая стремянку в неподвижном положении. Для возможности торможения стремянки при нахождении человека на помосте 4 последний снабжен в середине доской, связанной стержнями 7 с рычагами 5, несущими грузы 6. Помост предпочтительно делать из трех досок, из которых две крайние могут быть использованы для помещения на них ведер с водой и т. п.

Передвижная стремянка может быть использована для хозяйственных нужд различных учреждений и организаций, в частности, например, в птицеводческих хозяйствах и т. и.

Передвижная стремянка с помостом и передвижными в опорах тетивами, отличающаяся тем, что с целью удержания стремянки в неподвижном положении во время нахождения на ней человека передвижные в опорах 1 тетивы 2 и помост 4 шарнирно соединены с рычагами 5, несущими грузы 6, допускающие возможность опускания тетивы до пола под тяжестью человека.
