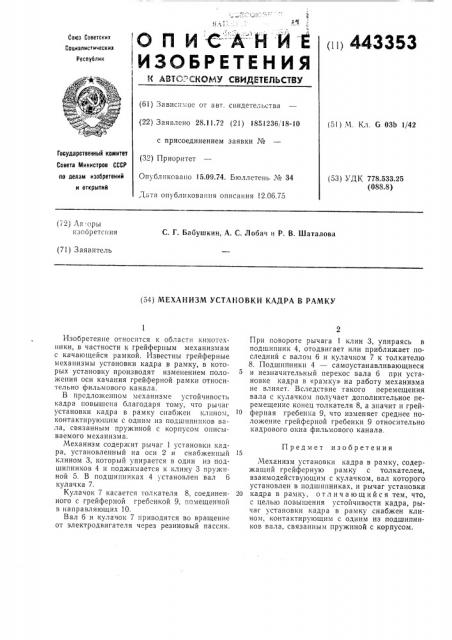

4 О П ИС-АН И Е ,ИЗОБРЕТЕНИЯ

}}}} 443353

Союз Советских

Социалистических

Республик

К ABTC.:" CÊÎÌÓ СВИДЕТЕЛЬСТВУ (61) Завис }мое от авт. свидетельства (22) Заявлено 28.11.72 (21) 1851236 18-10 с присоединением заявки № (32) Приоритет

Опубликовано 15,09.74. Бюллетень ¹ 34

Дата опубликования описания 12.06.75 (51) М. Кл. G 03b 1/42

Государственный комитет

Совета Министров СССР по делам изобретений н открытий (53) УДК 778.533.25 (088.8) (72) Ав: оры пзооретспия

С. Г. Бабушкин, А. C. Лобач и Р. В. Шаталова (71) Заявитель (54) МЕХАНИЗМ УСТАНОВКИ КАДРА В РАМКУ

Изобретение относится к области кинотехники, в частности к грейферным механизмам с качающейся рамкой. Известны грейферные механизмы установки кадра в рамку, в которых установку производят изменением положения оси качания грейферной рамки относительно фильмового канала.

В предложенном механизме устойчивость кадра повышена благодаря тому, что рычаг установки кадра в рамку снабжен клином, контактирующим с одним из подшипников вала, связанным пружиной с корпусом описываемого механизма.

Механизм содержит рычаг 1 установки кадра, установленный на оси 2 и снабженный клином 3, который упирается в один из подшипников 4 и поджимается к клину 3 пружиной 5. В подшипниках 4 установлен вал 6 кулачка 7.

Кулачок 7 касается толкателя 8, соединенного с грейферной гребенкой 9, помещенной в направляющих 10.

Вал 6 и кулачок 7 приводятся во вращение от электродвигателя через резиновый пассик.

При повороте рычага 1 клин 3, упираясь в подшипник 4, отодвигает или приближает последний с валом 6 и кулачком 7 к толкателю

8. Подшипники 4 — самоустанавливающиеся и незначительный перекос вала 6 при установке кадра в «рамку}» на работу механизма не влияет. Вследствие такого перемещения вала с кулачком получает дополнительное перемещение конец толкателя 8, а значит и грей10 ферная гребенка 9, что изменяет среднее положение грейферной гребенки 9 относительно кадрового окна фильмового канала.

Предмет изобретения

Механизм установки кадра в рамку, содержащий грейферную рамку с толкателем, взаимодействующим с кулачком, вал которого установлен в подшипниках, и рычаг установки

20 кадра в рамку, отличающийся тем, что, с целью повышения устойчивости кадра, рычаг установки кадра в рамку снабжен клином, контактирующим с одним из подшипни};ов вала, связанным пружиной с корпусом, 44Ш53
