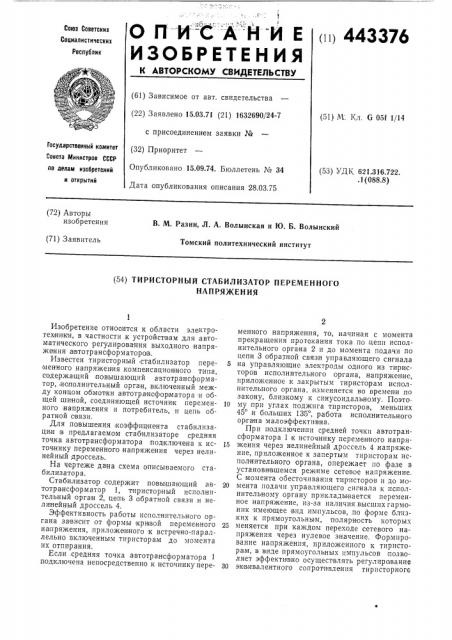

О Л И "C А Н И Е

ИЗОБРЕТЕНИЯ

00 443376

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 15.03.71 (21) 1632690/24-7 с присоединением заявки № (32) Приоритет

Опубликовано 15.09.74. Бюллетень № 34

Дата опубликования описания 28.03.75 (51) М, Кл, G 05f 1/14

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621.316.722. . 1 (088.8) (72) Авторы изобретения

В, М. Разин, Л. А. Волынская и Ю. Б. Волынский (71) Заявитель

Томский политехнический институт (54) ТИРИСТОРНЫЙ СТАБИЛИЗАТОР ПЕРЕМЕННОГО

НАПРЯЖЕН ИЯ

Изобретение отнооится к области электротехни ки, в.частности к устройствам для автоматического регулирования выходного напряжения а втотрансформаторав.

Известен тиристорный стабилизатор переменного напряжения .компенсационного типа, содержа щий повышающий автотрансформатор, исполнительный орган, включенный между концом обмотки автотрансфор матора и общей шиной, соединяющей источник переменного напряжения и потребитель, и цепь обратной связи.

Для по вышения коэффициента стабилизации,в предлагаемом стабилизаторе средняя точка автотрансформатора подключена к источнику переменного напряжения через нелинейный дроссель.

На чертеже дана схема описываемого стабилизатора.

Стабилизатор содержит повышающий автотрансформатор 1, тиристорный исполнительный орган 2, цепь 3 обратной связи и нелинейный дроссель 4. эффективность работы исполнительного органа за висит от формы кривой переменного напряжения, приложен|ного к встречно-параллельно включенным тиристорам до момента их отпирания.

Если средняя точка а втотрансформатора 1 подключена непосредственно к источнику переменного напряжения, то, начиная с момента прекращения протекания тока по цепи исполнительного органа 2 и до момента подачи по цепи 3 обратной связи управляющего сигнала

5 на управляющие электроды одного из тиристоров исполнительного органа, напряжение, приложенное к закрытым тиристорам исполнительного органа, изменяется во времени по закону, близкому к синусоидальному, Поэто10 му при углах поджига тиристоров, меньших

45 и больших 135, работа исполнительного орга|на малоэффективна.

При подключении средней точки автотрансформатора 1 к источнику переменного напря15 жения через нелинейный дроссель 4 напряжение, приложенное к запертым тиристорам исполнительного органа, опережает по фазе в установившемся режиме сетевое напряжение.

С момента ооесточиванпя тиристороB и до мо20 мента подачи управляющего сигнала к исполнительному органу прикладывается переменное напряжение, из-за наличия высших гармоник имеющее впд импульсов, по форме близ.ких к прямоугольньп|, полярность которых

25 меняется при каждом переходе сетевого напряжения через нулевое значение. Формирование напряжения, приложенного к тирпсторам, в виде прямоугольных импульсов позволяет эффекти вно осуществлять регулирование

30 эквивалентного сопротивления тирпсторногю

443376

Составитель В. Новиков

Техред Н, Куклина

Корректор О. Тюрина

Редактор А. Пейсоченко

Заказ 649/3 Изд. № 1110 Тираж 760 11одписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, )К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 исполнительного органа при углах поджига тиристоров от 5 — 10 до 150 — 1бО и повысить коэффициент стабилизации стабилизатора в

2 — 2,5 раза.

Предмет изобретения

Тир исторный стабилизатор переменного напряжения компенсационного типа, содержащий по|вышающий автотрансформатор, исполнительный орган, включенный между концом обмотки автотрансформатора и общей шиной, соединяющей источник переменного напряжения и потребитель, и цепь обратной связи, 5 отл ича ю щий с я тем, что, с целью повышения коэффициента стабилизации, средняя точка а втотрансформатора подключена к источнику переменного напряжения через нелинейный дроссель.
