Реферат

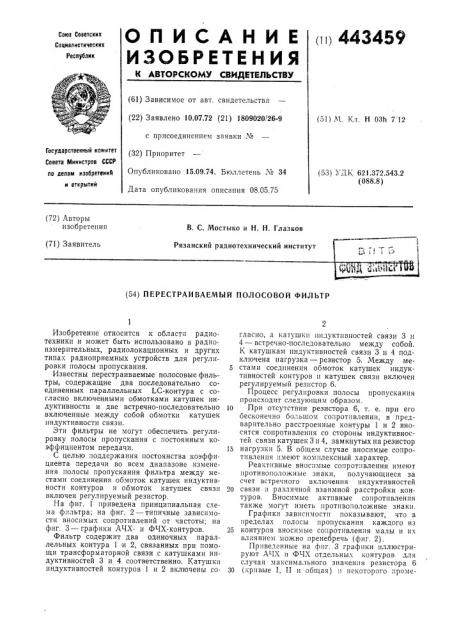

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (11) 443459

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 10.07.72 (21) 1809020/26-9 с присоединением заявки ¹ (32) Приоритет

Опубликовано 15.09.74. Бюллетень ¹ 34

Дата опубликования описания 08.05.75 (51) М. Кл. И 03h 7 12

Государственный комитет

Совета Министров СССР ло делам изобретений и открытий (53) УДК 621.372,543.2 (088.8) (72) Авторы изобретения

В, С. Мостыко и Н. H. Глазков (71) Заявитель

Рязанский радиоте (54) ПЕР ЕСТРАИ ВАЕМЬ1Й ПОЛ ОСО ВОЙ ФИЛЬТР

Изобретение относится к области радиотехники и может быть использовано в радиоизмерительных, радиолокационных и других типах радиоприемных устройств для регулировки полосы пропускания.

Известны перестраиваемые полосовые фильтры, содержащие два последовательно соединенных параллельных 1 С-контура с согласно включенными обмотками катушек индуктивности и две встречно-последовательно включенные между собой обмотки катушек индуктивности связи.

Эти фильтры не могут обеспечить регулировку полосы пропускания с постоянным коэффициентом передачи.

С целью поддержания постоянства коэффициента передачи во всем диапазоне изменения полосы пропускания фильтра между местами соединения обмоток катушек индуктивности контуров и обмоток катушек связи включен регулируемый резистор.

На фиг. 1 приведена принципиальная схема фильтра; на фиг. 2 — типичные зависимости вносимых сопротивлений от частоты; на фиг. 3 — графики АЧХ- и ФЧХ-контуров.

Фильтр содержит два одиночных параллельных контура 1 и 2, связанных при помощи трансформаторной связи с катушками индуктивностей 3 и 4 соответственно. Катушки индуктивностей контуров 1 и 2 включены согласно, а катушки ппдуктпвностей связи 3 и

4 — встречно-последовательно между собой.

К катушкам индуктивностей связи 3 и 4 подключена нагрузка — резистор 5. Между местами соединения обмоток катушек индуктивностей контуров п катушек связи включен регулируемый резистор 6.

Процесс регулировки полосы пропускания происходит следующим образом.

1о При отсутствии резистора 6, т. е. при его бесконечно большом сопротивлении, в предварительно расстроенные контуры 1 и 2 вносятся сопротивления со стороны индуктивностей связи катушек 3 и 4, замкнутых на резистор

15 нагрузки 5. В общем случае вносимые сопротивления имеют комплексный характер.

Реактивные вносимые сопротивления имеют противоположные знаки, получающиеся за счет встречного включения индуктивностей

20 связи и различной взаимной расстройки контуров. Вносимые активные сопротивления также могут иметь противоположные знаки, Графики зависимости показывают, что в пределах полосы пропускания каждого из

25 контуров вносимые сопротивления малы и их влиянием можно пренебречь (фиг. 2).

Приведенные на фпг. 3 графики иллюстрируют АЧХ и ФЧХ отдельны.; контуров для случая максимального значения резистора 6

30 (кривые I, II и общая) и некоторого проме443459

R,к, Ом

7 Риг 2 (3 жуточного значения резистора 6 (кривые III и IV). Исходная величина взаимной расстройки контуров соответствует фазовому сдвигу для каждого из контуров на центральной частоте, равному примерно +50 и — 50 . Неравномерность ЛЧХ-фильтра составляет при этом 3 дб.

По мере уменьшения величины резистора

G, т. е. в процессе сужения полосы пропускания, напряжение, снимаемое с контура 2, создает дополнительный ток через резистор 6.

Этот ток, разветвляясь, протекает через катушку индуктивности 3 и по цепи, составленной пз катушки индуктивности 4 и резистора нагрузки 5.

При этом в контуры дополнительно вносятся сопротивления, пренебречь которыми нельзя.

По мере уменьшения сопротивления резистора 6 величина вносимых сопротивлений возрастает. Расчеты показывают, что при этом частоты настроек обоих контуров сближаются, в результате чего полоса пропускания фильтра сужается.

По мере уменьшения сопротивления резистора 6 в контуры вносятся возрастающие реактивные сопротивления противоположного знака и активные потери одного знака, т. е. контуры шунтируются в большей мере.

Так как выходное напряжение равно геометрической разности напряжений, снимаемых с индуктивностей связи, то по мере уменьшения взаимной расстройки контуров и роста шунтирования фазовый сдвиг для каждого из контуров на центральной частоте

5 уменьшается. Однако напряжение на каждом контуре на резонансной частоте увеличивается, так как вносимые активные потери сравнительно малы. Величина результирующего выходного напряжения при этом остается

10 практически неизменной.

Таким образом, регулировка полосы пропускания фильтра происходит за счет взаимной расстройкн контуров и изменения их затухания, достигаемых прн регулировке одного

15 элемента — резистора 6.

Предмет изобретения

Перестраиваемый полосовой фильтр, содер20 7кащий два последовательно соединенных параллельных 1 С-контура с согласно включенными обмотками катушек индуктивности и две встречно-последовательно включенные между собой обмотки катушек индуктивности

25 связи, отличающийся тем, что, с целью поддержания постоянства коэффициента передачи во всем диапазоне изменения полосы пропускания фильтра между местами соединения обмоток катушек индуктивности кон30 туров и обмоток катушек связи включен регулируемый резистор.
