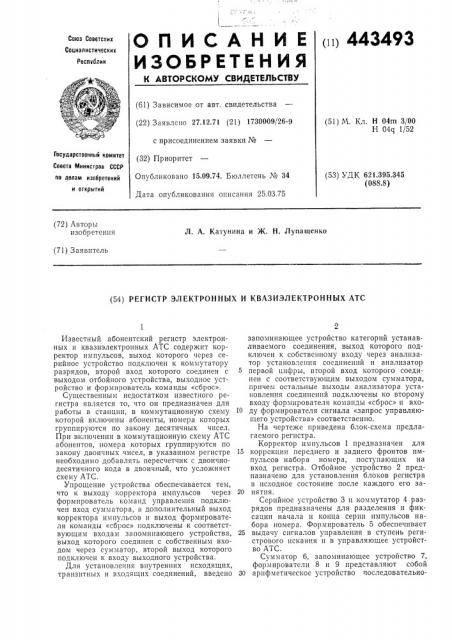

Q n И С Д Н И Е (tt) 443493

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Ресотблик (61) Зависимое от авт. свидетельства (22) Заявлено 27.12.71 (21) 1730009/26-9 с присоединением заявки № (32) Приоритет

Опубликовано 15.09.74. Бюллетень 1ч" 34

Дата опубликования описания 25.03.75 (51) M. Кл. Н 04m 3/00

Н 04q 1/52

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621.395.345 (088.8) (72) Авторы изобретения

Л, А. Катунина и )K. Н. Лупащенко (71) Заявитель (54) РЕГИСТР ЭЛЕКТРОННЫХ И КВАЗИЭЛЕКТРОННЫХ АТС

Известный абонентский регистр электронных и квазиэлектронных АТС содержит корректор импульсов, выход которого через серийное устройство подключен к коммутатору разрядов, второй вход которого соединен с выходом отбойного устройства, выходное устройство и формирователь команды «сброс».

Существенным недостатком известного регистра является то, что он предназначен для работы в станции, в коммутационную схему которой включены абоненты, номера которых группируются по закону десятичных чисел.

При включении в коммутационную схему АТС абонентов, номера которых группируются по закону двоичных чисел, в указанном регистре необходимо добавлять пересчетчик с двоичнодесятичного кода в двоичный, что усложняет схему АТС.

Упрощение устройства обеспечивается тем, что к выходу корректора импульсов через формирователь команд управления подключен вход сумматора, а дополнительный выход корректора импульсов и выход формирователя команды «сброс» подключены к соответствующим входам запоминающего устройства, выход которого соединен с собственным входом через сумматор, второй выход которого подключен к входу выходного устройства.

Для установления внутренних исходящих, транзитных и входящих соединений, введено запоминающее устройство категорий устанавливаемого соединения, выход которого подключен к собственному входу через анализатор установления соединений и анализатор

5 первой цифры, второй вход которого соединен с соответствующим выходом сумматора, причем остальные выходы анализатора установления соединений подключены ко второму входу формирователя команды «сброс» и вхоIO ду формирователя сигнала «запрос управляющего устройства» соответственно.

На чертеже приведена блок-схема предлагаемого регистра.

Корректор импульсов 1 предназначен для

15 коррекции переднего и заднего фронтов импульсов набора номера, поступающих на вход регистра. Отбойное устройство 2 предназначено для установления блоков регистра в исходное состояние после каждого его за20 нятия.

Серийное устройство 3 и коммутатор 4 разрядов предназначены для разделения и фиксации начала и конца серии импульсов набора номера. Формирователь 5 обеспечивает

25 выдачу сигналов управления в ступень регистрового искания и в управляющее устройство АТС.

Сумматор 6, запоминающее устройство 7, формирователи 8 и 9 представляют собой

30 арифметическое устройство последовательно443493 параллельного действия, выполняющее операцию сложения импульсов абонентского номера, поступающих на вход регистра в последовательно-десятичном коде. Сумматор 6 представляет собой логическую схему, на которой производится сложение, и является устройством функционального типа. Запоминающее устройство 7, соединенное с выходом и входом сумматора 6, предназначено для хранения чисел, над которыми производится сложение, а также для запоминания конечного результата.

Формирователь 8, соединенный с выходом корректора импульсов, с выходом коммутатора 4 разрядов и со входом сумматора 6, предназначен для формирования команд управления сумматором 6.

Формирователь 9, соединенный с выходами серийного устройства 3, анализатора 10 и со входом запоминающего устройства 7, предназначен для формирования команд управления запоминающим устройством 7.

Анализатор 11 первой цифры, на один из входов которого подается информация из сумматора 6, предназначен для анализа первой цифры номера вызываемого абонента и выдачи сигнала «местная связь» в запоминающее устройство 12 категорий устанавливаемого соединения, соединенное с управляющим устройством п обеспечивающее прием и запоминание информации о категории устанавливаемого соединения, о категории соединительных линий, о типе АТС, доступности дальней связи, категории абонента и выдач команды об исходящей связи, категории абонента и о доступности дальней связи.

Анализатор 10 установления соединений на оконечных и на узловых АТС предназначен для анализа вида (входящее, исходящее, транзитное) устанавливаемого соединения по командам, поступающим из запоминающего устройства 12 категорий устанавливаемого соединения и с выходов коммутатора 4 разрядов, Формирователь 13 команды запроса управляющего устройства, входы которого соединены с коммутатором 4 разрядов, а выход с управляющим устройством (УУ) АТС, предназначен для выдачи сигнала «запрос управляющего устройства» по командам с коммутатора 4 разрядов анализатора 1О.

Выходное устройство 14 предназначено для считывания и информации о номере вызываемого абонента в управляющее устройство

ATC.

Предлагаемый регистр работает следующим образом.

Если регистр не занят, то все его узлы находятся в исходном состоянии в результате поступления сигнала с отбойного устройства 2 на входы коммутатора 4 разрядов и запоминающего устройства 12 категорий устанавливаемого соединения, . а также в результате формирования формирователем 9 сигнала, поступающего на входы запоминающего устройства 7. Вследствие этого на выходах выходно4 го устройства 14, формирователей 5, 13, 8, 9, анализаторов IO и 11, запоминающего устройства 12 и корректора импульсов 1 сигналы управления отсутствуют.

5 При поступлении сигнала занятия регистра срабатывает отбойное устройство 2 и сигнал, удерживающий все блоки в исходном состоянии, прекращается. Регистр готов к приему информации о номере вызываемого.

10 С формирователя 5 поступает сигнал «удержание» в ступень регистрового искания.

При установлении местного соединения с поступлением первого разрыва абонентского шлейфа первой цифры номера на вход кор15 ректора импульсов 1, на выходе появляется сигнал, поступающий в серийное устройство

3, с выхода которого сигнал поступает в коммутатор 4 разрядов и фиксируется в нем. Сигнал с выхода коммутатора 4 разрядов поступает на формирователь 8, на другой вход которого поступает сигнал с выхода корректора импульсов.

Сигналы о поступлении остальных импульсов набора первой цифры через формирователь 8 поступают аналогично на соответствующие входы сумматора 6. По окончании набора первой цифры серийное устройство 3 формирует сигнал, который поступает на вход коммутатора 4 разрядов и фиксируется в нем, З0 а также на вход формирователя 9, с выхода которого поступает сигнал на выход запоминающего устройства 7.

При поступлении первого разрыва абонентского шлейфа второй цифры серийное устройство 3 формирует команду, поступающую на вход коммутатора 4 разрядов, с выхода которого команда поступает на вход формирователя 8, на другой вход которого поступает команда с корректора импульсов 1.

40 Импульсы набора номера второй цифры с выхода корректора импульсов 1 через формирователь 8 поступают на соответствующие входы сумматора 6. По окончании набора второй цифры серийное устройство 3 формирует команду, которая поступает на вход коммутатора 4 разрядов и фиксируется в нем, а также на вход формирователя 9, с выхода которого сигнал поступает на вход запомин а ющего устройства 7.

50 Работа регистра при поступлении импульсов набора номера третьей, четвертой и т. д., до и-ной цифры, происходит аналогично. Причем количество разрядов коммутатора 4 разрядов, сумматора 6 и запоминающего устрой55 ства 7 от количества цифр в абонентском номере, например, при поступлении двузначного номера коммутатор 4 разрядов содержит четыре разряда, а сумматор 6 и запоминающее устройство 7 — семь.

60 По окончании набора номера с коммутатора 4 разрядов поступает сигнал в формирователь 13, с выхода которого сигнал «запрос управляющего устройства» поступает в управляющее устройство АТС. С управляющего

65 устройства поступают сигналы на вход вы443493 ходкого устройства 14, а также на вход формирователя 5. С выходного устройства 14 выдается информация о номере вызываемого абонента, а с выхода формирователя 5 не поступает сигнал удержания в ступень регистрового искания. Сигнал занятия регистра на входе корректора импульсов 1 и отбойного устройства 2 отсутствует. Все узлы регистра возвращаются в исходное состояние.

При установлении исходящего соединения с данной АТС на другую АТС первая цифра абонентского номера поступает в анализатор

11; íà его выход поступает также информация с анализатора 10. С выхода анализатора 11 сигнал «исходящая связь» поступает в запоминающее устройство 12 категорий устанавливаемого соединения, с выхода которого этот сигнал поступает на выход анализатора 10, где уже имеется информация с выходов коммутатора 4 разрядов.

С выхода анализатора 10 сигнал поступает в формирователь 13, на выходе последнего устанавливается сигнал управляющего устройства. С управляющего устройства поступает сигнал на вход выходного устройства 14 и на вход формирователя 5. Информация о первой цифре (номер исходящего направления) выдается в управляющее устройство.

С выхода формирователя 5 не поступает сигнал удержания и все узлы регистра устанавливаются в исходное состояние после приема первой цифры.

При установлении транзитного соединения работа регистра аналогична работе при установлении исходящего соединения, при этом в запоминающем устройстве 12 дополнительно фиксируется из управляющего устройства информация «запрос от соединительной линии», которая используется в анализаторе 10.

При установлении входящего соединения в запоминающее устройство 12 поступает информация «запрос от соединительной линии» из управляющего устройства. После поступления первой цифры на выходе анализатора

11 устанавливается сигнал «внутренняя связь», который поступает в запом1шающее устройство 12, а с его выхода — в анализатор

10. По окончании набора номера сигнал с коммутатора 4 разрядов поступает на вход анализатора 10, с выхода которого сигнал поступает в формирователь 13, на выходе последнего устанавливается сигнал запроса управляющего устройства. Дальнейшая работа регистра аналогична работе при установлении

10 внутреннего соединения.

Предмет изобретения

15 1. Регистр электронных и квазпэлектронных

АТС, содержащий корректор импульсов, выход которого через серийное устройство подключен к коммутатору разрядов, второй вход которого соединен с выходом отбойного уст20 ройства, выходное устройство и формирователь команды «сброс», отличающийся тем, что, с целью упрощения устройства, к выходу корректора импульсов через формирователь команд управления подключен вход

25 сумматора, а дополнительный выход корректора импульсов и выход формирователя команды «сброс» подключены к соответствующим входам запоминающего устройства, выход которого соединен с собственным входом

80 через сумматор, второй выход которого подключен к входу выходного устройства.

2. Регистр по п. 1, отличающийся тем, что, с целью установления внутренних исходящих, транзитных и входящих соединений, 35 введено запоминающее устройство категорий устанавливаемого соединения, выход которого подключен к собственному входу через анализатор установления соедпнешш и анализатор первой цифры, второй вход которого сое40 динен с соответствующим выходом сумматора, причем остальные выходы анализатора установления соединений подключены «о второму входу формирователя команды «сброс» и входу формирователя сигнала «запрос уп45 равляющего устройства» соответственно, 443493 оаняоие и трансляция номера и я ьм ю ри
