Реферат



Е 44378

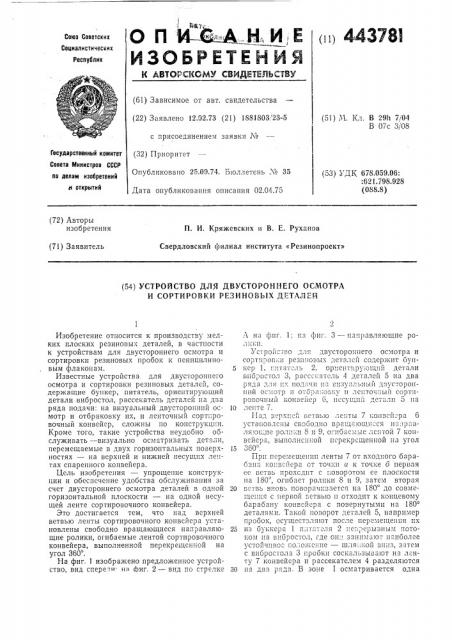

О П И вЂ” 6 АН: И, Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 12.92.73 (21) 1881803/23-5 с присоединением заявки ¹ (51) М. Кл. В 29h 7/04

В 07с 3/08 (32) Приоритет

Государствеииый комитет

Совета Мииистрав СССР по делам изобретеиий и открытий

Опубликовано 25.09.74. Бюллетень ¹ 35

Дата опубликования описания 02.04.75 (53) УДК 678.059.06:

:621.798.928 (088.8) (?2) Авторы изобретения

П. И, Кряжевских и В. Е. Руханов

Свердловский филиал института «Резинопроект» (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ДВУСТОРОННЕГО ОСМОТРА

И СОРТИРОВКИ РЕЗИНО" ÛÕ ДЕТАЛЕЙ

Изобретение относится к производству мелких плоских резиновых деталей, в частности к устройствам для двустороннего осмотра и сортировки резиновых пробок к пеницилиновым флаконам.

Известные устройства для двустороннего осмотра и сортировки резиновых деталей, содержащие бункер, питатель, ориентирующий детали вибростол, рассекатель деталей па два ряда подачи: на визуальный двусторонний осмотр и отбраковку пх, и ленточный сортировочный конвейер, сложны по конструкции.

Кроме того, такие устройства неудобно обслуживать — визуально осматривать детали, перемещаемые в двух горизонтальных поверхностях — на верхней и нижней песущ!»х лептах спаренного конвейера.

Цель изобретения — упрощение конструкции и обеспечение удобства обслуживания за счет дву стороннего осмотра деталей в одной горизонтальной плоскости — на одной несущей ленте сортировочного конвейера.

Это достигается тем, что над верхней ветвью ленты сортировочного конвейера установлены свободно вращающиеся направляющие ролики, огибаемые лентой сортировочного конвейера, выполненной перекрещенной на угол 360 .

На фиг. 1 изображено предложенное устройство, вид сперел!! а Фиг. 2 — вид по стрелке

А на фпг. 1; li!а фпг. 3 — направляющие ро;и кп.

Устройстго для двусторо!шего осмотра и

СОРТПpon;:!П рЕЗП:!ОВЫХ дЕтаЛСЙ СодЕржнт б ттн5 кер 1, гп!татсль 2, Орпе!!Тпоу!о!цп!Й детали впбростол 3, рассекатсль 4 деталей 5 па два

Р!т —, а -7 т1!! -,.-,>: ПО.т;ЧП !!. т Вт!ЗУ:т ттт.тттыи В С OPQII! тпй OchioTp ll Отб;:за опi x II лсптотп!ый ровочпый конвейер L, пссущ гй детали 5 па

1О лепте 7.

1-1ад веря1сЙ вствьпо лепты 7 копзсп.ра 6 устаповлс!1ы свооодпо Bp8 L Îющпсся и т1, !13 авля о|„ие рол!1:.и 8 п 9, огпбас::iie лсптой 7 конвейера-, выполненной псрекрсщенной на угол

15 360 .

Прп перемещении ленты 7 от входного бараб и" копвсйера ст точки а к точке б первая ес вствь прохсдпт с поворотом се плоскости па 180, огибает ролики 8 и 9, затем вторая

20 ветвь вновь поворачпвается на 180 до совмещения с первой .-,етвью п отходит к концевому. барабану конвейера с повернутыми на 180 деталямп. Такой поворот деталей 5, например пробок, Осуществляют после перез!е!цепи!! Пх

25 из Оункера 1 и.!гатег!я 2 пе;, ерывным потоком па вибросто.l, где опп за!и!ма!От наиболее

УСТОЙЧПВО ПОЛОжСППŠ— Ш;!Яттной ВНПЗ, ЗаТЕМ с Виоростола 3 1:pooIQI соскальзываlот HQ ленту. 7 конвейера и рассекателем 4 разделяются

3о на два ряда. В зоне 1 осм= òðèâàåòñÿ одна

L )1

3ж7,4

Фиг 2 ф

Составптель А. Кузнецов

Корректоры: Л. Котова и Т. Добровольская

Рсдактор T. Загребельная Техред О. Гуменок

Заказ 7 3?, 22 Изд. _#_" 393 Тираж 679 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изооретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 сторона пробок, при этом брак сбрасывается на нижнюю ветвь ленты конвейера. Оставшиеся пробки попадают в зазор между соприкасающимися ветвями ленты 7 и, поворачиваясь с ними, попадают в зону 11, где производится (аналогично) браковка обратной стороны деталей. Годные детали сорасываются в емкость Б, брак упорами 10 сбрасывается в емкость В.

Предмет изобретения

Устройство для двустороннего осмотра и сортировки резиновых деталей, содержащее бункер, питатель, ориентирующий вибростол, рассека-ель и "fcíòî ьный сортировочный конвейер, î-личающееся тем, что, с целью упрощения конструкции и обеспечения удоб5 ства его оослуживания за счет двустороннего осмотра деталей в одной -оризонтальной плоскости на одной ленте сортировочного конвейера, над верхней ветвью ленты сортировочного конвейера установлены свободно вращающие)о ся направляющие ролики, огибаемые лентой сортировочного конвейера, выполненной перекрещенной на угол 360 .
