Огнеупорная масса

Огнеупорная масса

Иллюстрации

Показать все

Реферат

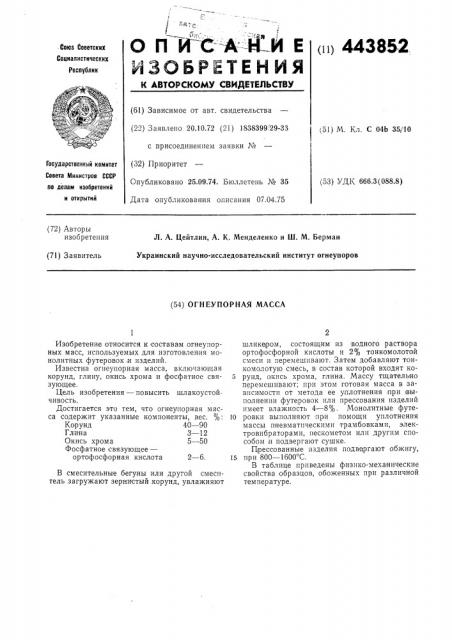

<»> 443852

Союз Советских

Социалистических

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 20.10.72 (21) 1838399, 29-33 с присоединением заявки М (32) Приоритет

Опубликовано 25.09.74. Бюллетень Хе 35

Дата опубликования описания 07.04.75 (51) М. Кл. С 04Ь 35/ 10

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 666.3(088.8) (72) Авторы изобретения

Л. А. Цейтлин, А. К, Менделенко и Ш. М. Берман

Украинский научно-исследовательский институт огнеупоров (71) Заявитель (54) ОГНЕУПОРНАЯ МАССА

Изобретение относится к составам огнеупорных масс, используемых для изготовления монолитных футеровок и изделий.

Известна огнеупорная масса, включающая корунд, глину, окись хрома и фосфатное связующее.

Цель изобретения — повысить шлакоустойчивость.

Достигается это тем, что огнеупорная масса содержит указанные компоненты, вес. /о..

Корунд 40 — 90

Глина 3 — 12

Окись хрома 5 — 50

Фосфатное связующее— ортофосфорная кислота 2 — 6.

В смесительные бегуны или другой смеситель загружают зернистый .корунд, увлажняют шлике ром, состоящим из водного раствора ортофосфорной кислоты и 2% тонкомолотой смеси и перемешивают. Затем добавляют тонкомолотую смесь, в состав которой входят ко5 рунд, окись хрома, глина. Массу тщательно перемешивают; при этом готовая масса в зависимости от метода ее уплотнения при выполнении футеровок или прессования изделий имеет влажность 4 — 8О/о. Монолитные футе10 ровки выполняют при помощи уплотнения массы пневматическими трамбовками, электровибраторами, пескометом или другим способом,и подвергают сушке.

П|рессованные изделия подвергают обжигу, 15 при 800 — 1600 С.

В таблице приведены физико-механические свойства образцов, обоженных при различной тем пер а тур е.

443852

Образцы после обжига при температуре, С

Свойства

1200

1400

1550

32

Предмет изобретения

40 — 90

3 — 12

5 — 50

Корунд

Глина

Окись хрома

Фосфатное связующее— ортофосфорная кислота

Огнеупорная масса, включающая корунд, глину, окись хрома, фосфатное связующее, о тл и ч а ю щ а я с я тем, что, с целью повышения шлакоустойчивости, она содержит указанные ком поненты в следующих количествах, вес. %: 5

2 — б.

Составитель Г. Полуэктова

Техред О. Гуменюк

Корректор Л. Орлова

Редактор С. Ежкова

Заказ 782/4 Изд. № 412 Тираж 591

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Типография, пр. Сапунова, 2

Усадка, Рост+, %

Открытая пористость. %

Предел прочности при сжатии, кг/см

Шлакоустойчивость при 1500 . Площадь проникновения шлака по сечению образца, мм

То же, % от проникновения в образец известного состава

500

124

640

126 — 0,3

13

160
