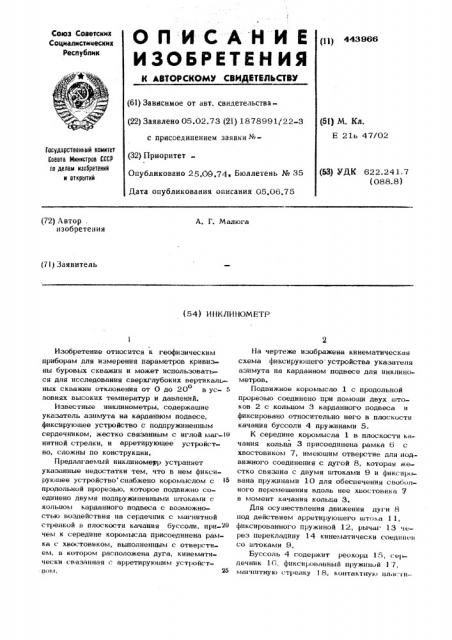

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (11) ccBBGG (61) Зависимое от авт. свидетельства(22) Заявлено 05.02.73 (2!) 1878991/22-3 (51) M. Кл.

Е 21ь 47/02 с присоединением заявки ! асударственвый комитет

Соевта Министров СССР по делам иэооретений и открытий (32) Приоритет

Опубликовано 25.09,74. Бюллетень № 35 (53) УДК 622.241.7 (088.8) Дата опубликования описания 05.06.75 (72) Автор . изобретения

А. Г. Малюга (7! ) Заявитель (54) ИНКЛ!!НОМЕТР

Изобретение относится к геофизическим приборам для измерения параметров кривизны буровых скважин и может использоваться для исследования сверхглубоких вертикальных скважин отклонения от 0 до 20 в ус- а ловиях высоких температур и давлений.

Известные инклинометры, содержащие указатель азимута на карданном подвесе, фиксирующее устройство с подпружиненным сердечником, жестко связанным с иглой маг-!О нитной стрелки, и арретируюшее устройство, сложны по конструкции, Г!редлагаемый инклиномеур устраняет указанные недостатки тем, что в нем фикси« руюшее устройство снабжено коромыслом с IS продольной прорезью, которое подвижно соединено двумя подпружиненными штоками с кольцом карданного подвеса с возможностью воздействия на сердечник с магнитной стрелкой в плоскости качания буссоли, при-® чем к середине коромысла присоединена рамка с хвостовиком, выполненным с отверстием, в котором расположена дуга, кинематически связанная .-. арретируюпсим устройств оль М

На чертеже изображена кинематическая схема фиксирующего устройства указателя азимута на карданном подвесе для инклинометров.

Подвижное коромысло 1 с продольной прорезью соединено при помощи двух штоков 2 с кольцом 3 карданного подвеса и фиксировано относительно него в плоскости качания буссоли 4 пружинами 5.

К середине коромысла 1 в плоскости качания кольца 3 присоединена рамка b c хвостовиком 7, имеющим отверстие для нодвижного соединения с дугой 8, которая жестко связана с двумя штоками 9 и фиксирована пружинами 10 для обеспечения свободного перемешения вдоль нее хвостовика 7 в момент качания кольца 3.

Для осушествления движения дуги 8 нод действием арретирующего штока 1 1, фиксированного пружиной 12, рычаг 13 ч»рез перекладину 14 кинематически соединен со штоками 9, Буссоль 4 содержит реохорд 15, сердечник 16, фиксированный пружиной 17, магнитную стрелку 1 8, контактную нласти443 966 ну 19, причем для взаимодействия с коро мыслом 1 свободный конец сердечника 16 соединен с гайкой 20.

Арретирующий шток 11 через рычаг 13, перекладину 14 и штоки 9 воздействует на дугу 8, которая, перемещаясь, фиксирует на одном из своих участков хвостовик 7, жестко связанный через рамку 6 с коромыслом 1. При этом коромысло 1 фиксирует на одном иэ своих участков сердечник 16 при помощи гайки 20, прижимая к реохорду 15 буссоли 4 контактную пластину 19.

После прекращения действия силы арретиру» . ющий шток 11, дуга 8, коромысло 1 и сердечник 16 с помощью пружин 12, 10, 5

;и 17 возвращается в исходное положение.

Предмет изобретения.

Инклинометр, содержащий указатель азимута иа карданном подвесе, фиксирующее устройство с подпружиненным сердечником, жестко связанным с иглой магнитной стрел» ки и арретирующее устройство, о т л и ч аю шийся тем, что, с целью упрощения конструкции и уменьшен*™ .сдЯаритов, в нем фиксирующее устройство снабжено коромыслом с продольной прорезью, которое подвижно соединено двумя подпружиненными што)0 ками с кольцом карданного подвеса с возможностью воздействия на сердечник с магнитной стрелкой в плоскости качания буссоли, причем к середине коромысла присоединена рамка с хвостовиком, выполненным: с отверстием, в котором расположена дуга, кинематически связанная с арретирующим устройством.

443966

Тираж

H. » if

Заказ ЭЗОВУ

Подиисиое

ЦН!П!!!И осуаарственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, !!3035, Раушская наб., 4!

1редприятие «!1атент», Москва, -59, Бережковская наб., 24

Составитель !1.! арбачевскан

Редактор Д.Лашкова ехред Н.Ханеева !корректор Л.денисова
