Реферат

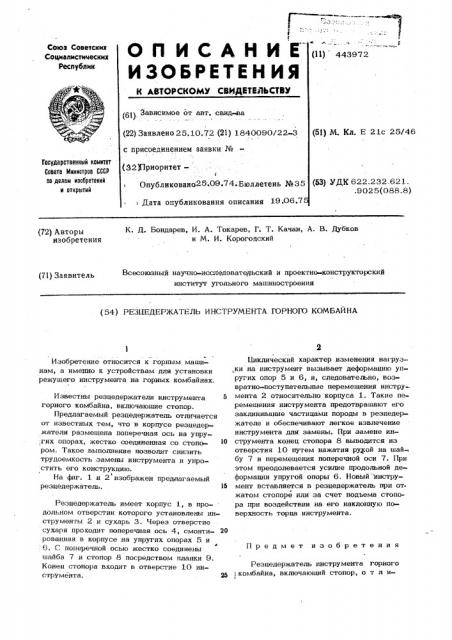

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

Союэ Советских

Социалистических

Республик (11) 44397 2

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свид-ва (22) Заявлено 25.10.72 (21) 1840090/22-3 (51) М. Кл, Е 21с 25/46 с присоединением заявки №

Государственный номитет

Совета Министров СССР пв делам изобретений и открытий (32)Приоритет— к

Опубликовано25.09.74 -Бюллетень №35 (53) УДК 622.232.621..9025(088.8) Дата опубликования описания 19.О6.7

К. Д. Бондарев, И. А. Токарев, Г. Т. Качан, А. В. Дубков и М. И. Корогодский (72) Авторы изобретения

Всесоюзный научно-исспЕдоватедьский и проектно-конструкторский институт угольного машиностроения (71) Заявитель (54) РЕЗЯЕДЕРЖАТЕПЬ ИНСТРУМЕНТА ГОРНОГО КОМБАЙНА

Циклический характер изменения нагруз. ки на инструмент вызывает деформацию упругих опор 5 и 6, и, следовательно, возвратно-поступательные перемещения инструмента 2 относительно корпуса 1. Такие перемещения инструмента предотврашают его заклинивание частицами породы в резцедержателе и обеспечивают легкое извлечение инструмента для замены. При замене инструмента конец стопора 8 выводится из отверстия 10 путем нажатия рукой на шай«. бу 7 и перемещения поперечной оси 7. При этом преодолевается усилие продольной деформации упругой опоры 6. Новый "инструмент вставляется в резцедержатель при от.

9 жатом стопоре или за счет подъема стопора при воздействии на его наклонную поверхность торца инструмента.

Известны резцедержатели инструмента горного комбайна, включающие стопор.

Предлагаемый резцедержатель отличается от известных тем, что в корпусе резцедержателя размещена поперечная ось на упру;гих опорах, жестко соединенная со стопором. Такое выполнение позволит снизить трудоемкость замены инструмента и упростить его конструкцию.

На фпг. 1 и 2 изображен предлагаемый резцедержатель.

Резцедержатель имеет корпус 1, в продольном отверстии которого установлены инструменты 2 и сухарь 3. Через отверстие сухаря проходит поперечная ось 4, смонти- 20 рованная в корпусе на упругих опорах 5 и

: 6. С поперечной осью жестко соединены шайба 7 и стопор 8 посредством планки 9.

Конец стопора входит в отверстие 10 инструмента.

Резцедержатель инструмента горного йи комбайна, включающий стопор, о т л иИзобретение относится к горным машинам, а имеино к устройствам для установки режущего инструмента на горных комбайнах.

Предмет изобретения

4439(2 ч 9 ю шийся тем, что, с целью сниже«ша трудоемкости замены инструмента и упрощения е| о конструкции,. в корпусе резцедержателя размещена поперечная ось. на упругих опорах, жестко соединенная со стопором.

443972

Составитель l 1.Öî pîáîðñêû .1

Редактор

Д.Лаи кова Гекред }» уа . с еья

° .- 1

Корректор ТЛоброВОЛьсеая

Заказ 2 ®З Изд. N g)Q Тираж $05 Подписное

ЦНИИ1!И Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 113035, Раушская наб., 4

Предприятие «Патент», Москва, Г-59, Бережковская наб, 24
