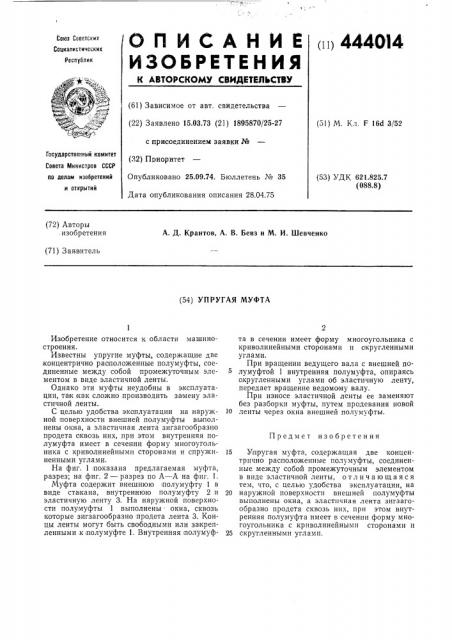

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (ti) 4440 14

Союз Советских

Социалистических

Республик (61) Зависимое от авт, свидетельства (22) Заявлено 15.03.73 (21) 1895870/25-27 с присоединением заявки № (32) Приоритет

Опубликовано 25.09.74. Бюллетень ¹ 35

Дата опубликования описания 28.04.75 (51) М. Кл. F 166 3/52

Гасударственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621.825.7 (088.8) (72) Авторы, изобретения

А. Д, Крантов, А. В. Бевз и М. И. Шевченко (71) Заявитель (54) УПРУГАЯ МУФТА

Изобретение относится к области машиностроения.

Известны упругие муфты, содержащие две концентрично расположенные полумуфты, соединенные между собой промежуточным элементом в виде эластичной ленты.

Однако эти муфты неудобны в эксплуатации, та к как сложно производить замену эластичной ленты.

С целью удобства эксплуатации на наружной поверхности внешней полумуфты выполнены окна, а эластичная лента зигзагообразно продета сквозь них, при этом внутренняя полумуфта имеет в сечении форму многоугольника с криволинейными сторонами и спружиненными углами, На фиг. 1 показана предлагаемая муфта, разрез; на фиг. 2 — разрез по А — А на фиг. 1.

Муфта содержит внешнюю полумуфту 1 в виде стакана, внутреннюю полумуфту 2 и эластичную ленту 3. На наружной поверхности полумуфты 1 выполнены окна, сквозь которые зигзагообразно продета лента 3. Концы ленты могут быть свободными или за крепленными к полумуфте 1. Внутренняя полумуфта в сечении имеет форму многоугольника с криволинейными сторонами и скругленными углами.

При вращении ведущего вала с внешней по5 лумуфтой 1 внутренняя полумуфта, опираясь скругленными углами об эластичную ленту, передает вращение ведомому валу.

При износе эластичной ленты ее заменяют без разборки муфты, путем продевания новой

I0 ленты через окна внешней полумуфты.

Предмет изобретения

15 Упругая муфта, содержащая две концентрпчно расположенные полумуфты, соединенные между собой промежуточным элементом в виде эластичной ленты, отл и ч а ю ща я с я тем, что, с целью удобства эксплуатации, на

20 наружной поверхности внешней полумуфты выполнены окна, а эластичная лента зигзагообразно продета сквозь нпх, при этом внутренняя полумуфта имеет в сечении форму многоугольника с криволинейными сторонами и

25 скругленными углами.

444014

) Фиг 1

А

A-A

4ь г g

Составитель И. Трофимова

Техред Т. Миронова Корректор 3. Тарасова

Редактор Л. Лашкова

Типография, пр. Сапунова, 2

Заказ 975/2 Изд. № 480 Тираж 875 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 7К-35, Раушская наб., д. 4/5
