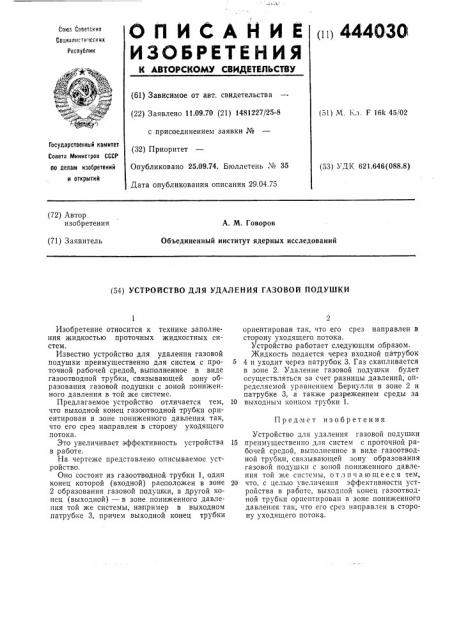

О П И С А H И Е пп 444ОЗО

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социапистинеских

Республик е (61) Зависимое от авт. свидетельства (22) Заявлено 11.09.70 (21) 1481227/25-8 с присоединением заявки № (32) Приоритет

Опубликовано 25.09.74. Бюллетень ¹ 35

Дата опубликования описания 29.04.75 (51) М. Кл. F 16k 45/02

Государственный комитет

Совета Министров СССР по делам изобретений (53) УДК 621.646(088.8) и открытий (72) Автор изобретения

А. М. Говоров

Объединенный институт ядерных исследований (71) Заявитель (54) УСТРОЙСТВО ДЛЯ УДАЛЕНИЯ ГАЗОВОЙ ПОДУШКИ

Предмет изобретения

Изобретение относится к технике заполнения жидкостью проточных жидкостных систем.

Известно устройство для удаления газовой подушки преимущественно для систем с проточной рабочей средой, вьеполненное в виде газоотводной трубки, связывающей зону образования газовой .подушки с зоной пониженного давления в той же системе.

Предлагаемое устройство отличается тем, что выходной конец газоотводной трубки ориентирован в зоне пониженного давления так, что его срез направлен в сторону уходящего потока.

Это увеличивает эффективность устройства в работе.

На чертеже представлено описываемое устройство.

Оно состоит из газоотводной трубки 1, один конец которой (входной) расположен в зоне

2 образования газовой подушечки, а другой конец (выходной) — в зоне пониженного давления той же системы, на пример в выходном патрубке 3, причем выходной конец трубки ориентирован так, что его срез направлен в сторону уходящего потока.

Устройство работает следующим образом, Жидкость подается через входной патрубок

4 и уходит через патрубок 3. Газ ска1пливается в зоне 2. Удаление газовой подушки будет осуществляться за счет разницы давлений, определяемой уравнением Бернулли в зоне 2 и патрубке 3, а также разрежением среды за

10 выходным концом трубки 1.

Устройство для удаления газовой подушки

15 преимущественно,для систем с проточной рабочей средой, выполненное в виде газоотводной трубки, связывающей зону образования газовой подушки с зоной пониженного давления той же системы, отличающееся тем, 20 что, с целью увеличения эффективности устройства в работе, выходной конец газоотводной трубки ориентирован в зоне пониженного давления так, что его срез направлен в сторону уходящего потока.

444030

Составитель Ф. Емельянов

Техред T. Миронова

Редактор Л. Народная

Корректор 3. Тарасова

Типография, пр. Сапунова, 2

Заказ 975/12 Изд № 480 Тираж 875 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, K-35, Раушская наб., д. 4)5
