Допусковый измеритель амплитуды синусоидального напряжения

Допусковый измеритель амплитуды синусоидального напряжения

Иллюстрации

Показать все

Реферат

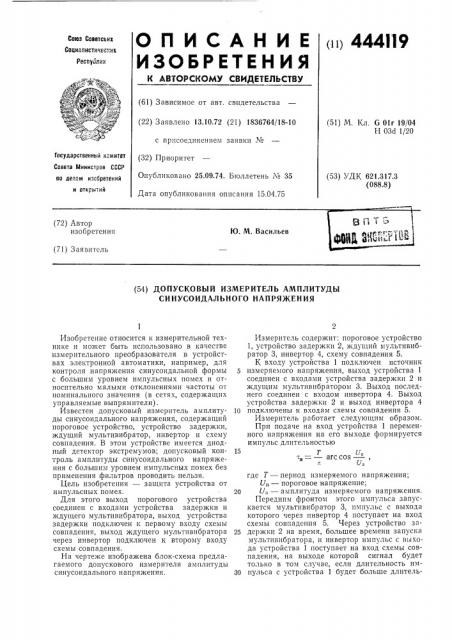

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ г111 444И9

Сова Советских

Со напнстнчесхн»

Респуолнн (®!ig!$: (61) Зависимое от авт. свидетельства (22) Заявлено 13.10.72 (21) 1836764/18-10 (51) М. Кл. G Olr 19/04

Н 03d 1/20 с присоединением заявки М

Совета Министров СССР но делам изобретений н открытий

Опубликовано 25.09.74. Бюллетень М 35

Дата опубликования описания 15.04.75 (53) УДК 621.317,3 (088.8) Q1"17 5 (72) Автор изобретения

Ю. М. Васильев фЯ Щ ",БИ (71) Заявитель (54) ДОПУСКОВЫЙ ИЗМЕРИТЕЛЬ АМПЛИТУДЫ

СИНУСОИДАЛЬНОГО НАПPSI)KEHИЯ

ГвсУдаРствеииый нам нтвт (32) Приоритет

Изобретение относится к измерительной технике и может быть использовано в качестве измерительного преобразователя в устройствах электронной автоматики, например, для контроля напряжения синусоидальной формы с большим уровнем импульсных помех и относительно малыми отклонениями частоты от номинального значения (в сетях, содержащих управляемые выпрямители) .

Известен допусковый измеритель амплитуды синусоидального напряжения, содержащий пороговое устройство, устройство задержки, ждущий мультивибратор, инвертор и схему совпадения. В этом устройстве имеется диодный детектор экстремумов; допусковый контроль амплитуды синусоидального напряжения с большим уровнем импульсных помех без применения фильтров проводить нельзя.

Цель изобретения — защита устройства от импульсных помех.

Для этого выход порогового устройства соединен с входами устройства задержки и ждущего мультивибратора, выход устройства задержки подключен к первому входу схемы совпадения, выход ждущего мультивибратора через инвертор подключен к второму входу схемы совпадения.

На чертеже изображена блок-схема предлагаемого допускового измерителя амплитуды синусоидального напряжения.

Измеритель содержит: пороговое устройство

1, устройство задержки 2, ждущий мультивибратор 3, инвертор 4, схему совпадения 5.

К входу устройства 1 подключен источник

5 измеряемого напряжения, выход устройства 1 соединен с входами устройства задержки 2 и ждущим мультпвибратором 3. Выход последнего соединен с входом инвертора 4. Выход устройства задержки 2 и выход инвертора 4

10 подключены к входам схемы совпадения 5.

Измеритель работает следующим образом.

При подаче на вход устройства 1 переменного напряжения на его выходе формируется импульс длительностью

15 Т и

„= — are cos

1 а где Т вЂ” период измеряемого напряжения;

U пороговое напряжение;

20 Uà амплитуда измеряемого напряжения.

Передним фронтом этого импульса запускается мультивибратор 3, импульс с выхода которого через инвертор 4 поступает на вход схемы совпадения 5. Через устройство за25 держки 2 на время, большее времени запуска мультивибратора, и инвертор импульс с выхода устройства 1 поступает на вход схемы совпадения, на выходе которой сигнал будет только в том случае, если длительность им30 пульса с устройства 1 будет больше длитель444119

Предмет изобретения

Составитель В. Ваганов

Техред В. Рыбакова

Редактор Т. Иванова

Корректор А. Степанова

Заказ 895/8 Изд. № 415 Тираж 678 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 ности импульса с мультивибратора 3. Таким образом осуществляется защита от импульсных помех.

Допусковый измеритель амплитуды синусоидального напряжения, содержащий пороговое устройство, устройство задержки, ждущий мультивибратор, инвертор и схему совпадения, отличающийся тем, что, с целью защиты от импульсных помех, выход порогового устройства соединен с входами устройства

5 задержки и ждущего мультивибратора, выход устройства задержки подключен к первому входу схемы совпадения, выход ждущего мультивибратора через инвертор подключен к второму входу схемы совпадения.
