Устройство для контроля параметров излучателей антенной решетки

Устройство для контроля параметров излучателей антенной решетки

Иллюстрации

Показать все

Реферат

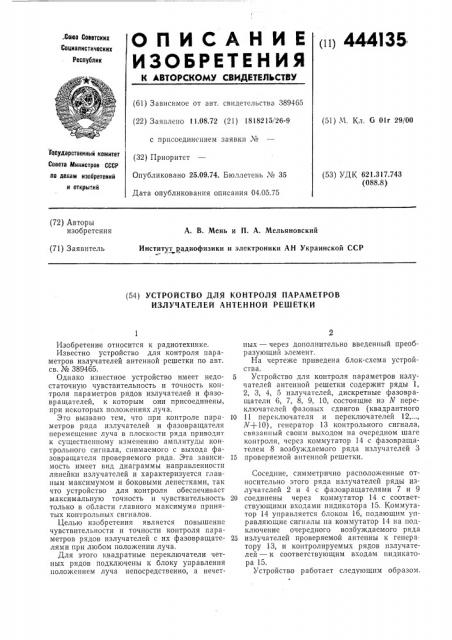

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ пн 444135

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства 389465 (22) Заявлено 11.08.72 (21) 1818215!26-9 с присоединением заявки № (32) Приоритет

Опубликовано 25.09.74. Бюллетень № 35

Дата опубликования описания 04.05.75 (51) М. Кл. G Olr 29/00

Государственный комитет

Совета йтиннстров СССР по делам изобретений и отирытнй (53) УДК 621.317.743 (088.8) (72) Авторы изобретения

А. В. Мень и П. А. Мельяновский

Институт радиофизики и электроники АН Украинской ССР (71) Заявитель (54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ПАРАМЕТРОВ

ИЗЛУЧАТЕЛЕЙ АНТЕННОЙ РЕШЕТКИ

Изобретение относится к радиотехнике.

Известно устройство для контроля параметров излучателей антенной решетки по авт. св. № 389465.

Однако известное устройство имеет недостаточную чувствительность и точность контроля параметров рядов излучателей и фазовращателей, к которым они присоединены, прн некоторых положениях луча.

Это вызвано тем, что при контроле параметров ряда излучателей и фазовращателя перемещение луча в плоскости ряда приводит к существенному изменению амплитуды контрольного сигнала, снимаемого с выхода фазовращателя проверяемого ряда. Эта зависимость имеет вид диаграммы направленности линейки излучателей и характеризуется главным максимумом и боковыми лепестками, так что устройство для контроля обеспечивает максимальную точность и чувствительность только в области главного максимума принятых контрольных сигналов.

Целью изобретения является повышение чувствительности и точности контроля параметров рядов излучателей с их фазовращателями при любом положении луча.

Для этого квадратные переключатели четных рядов подключены к блоку управления положением луча непосредственно, а нечетных — через дополнительно введенный преобразующий элемент.

На чертеже приведена блок-схема устройства.

5 Устройство для контроля параметров излучателей антенной решетки содержит ряды 1, 2, 3, 4, 5 излучателей, дискретные фазовращатели 6, 7, 8, 9, 10, состоящие из N переключателей фазовых сдвигов (квадрантного

10 11 переключателя и переключателей 12,..., У+10), генератор 13 контрольного сигнала, связанный своим выходом на очередном шаге контроля, через коммутатор 14 с фазовращателем 8 возбуждаемого ряда излучателей 3

15 проверяемой антенной решетки.

Соседние, симметрично расположенные относительно этого ряда излучателей ряды излучателей 2 и 4 с фазовращателями 7 и 9

20 соединены через коммутатор 14 с соответствующими входами индикатора 15. Коммутатор 14 управляется блоком 16, подающим управляющие сигналы на коммутатор 14 на подключение очередного возбуждаемого ряда

25 излучателей проверяемой антенны к генератору 13, и контролируемых рядов излучателей — к соответствующим входам индикатораа 15.

Устройство работает следующим образом.

444135

Предмет изобретения

Составитель Л. Слащинина

Редактор А. Зиньковский Техред В. Рыбакова Корректоры: А. Николаева и В. Петрова

Заказ 962/11 . Изд. № 474 Тираж 678 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Я-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

В индикаторе вычисляется разность

Un — Un и сУмма Un+U„ 2 сигналов на выходе контролируемых рядов излучателей, п в 2 определяется их отношение " и /и /в 2 проводится индикация. Здесь и и п1-2 — номера ко гролируемых рядов излучателей.

Цепи п,пеключения направления отклонения луча о. нормали к оси ряда (квадрантные переключатели) для четных и нечетных рядов антенной решетки выведены раздельно, и управление кнадрантпыми переключателями четных рядов в режиме контроля осуществляется блоком 17 управления положением луча непосредственно, а нечетных — через дополнительный элемент 18, преобразующий управляющий сигнал «1» в «0». При этом, например, на квадрантные переключатели фазовращателей б, 8, 10 нечетных рядов излучателей 1, 3, 5 поступает управляющий сигнал «0», обеспечивающий отклонение луча ряда в заданном направлении от нормали к оси ряда (в заданном квадранте), также, как в обычном режиме работы антенной решетки, и одновременно на квадрантные переключатели фазовращателей 7, 9 поступает управляющий сигнал «1», обеспечивающий отклонение луча ряда в противоположном направлении от нормали к оси ряда (в соседнем квадранте). В результате лучи излучающего

5 ряда 3 и проверяемых рядов 2 и 4 отклонены на одинаковые углы, но в разные стороны от нормали к оси ряда, и принятый контрольный сигнал ряда на выходе его фазовращателя оказывается независящим от положения

10 луча.

В режиме работы антенны элемент 18 выкл1очается и управление квадрантными разрядами чстных и нечетных рядов производится вместе.

Устройство для контроля параметров излучателей антенной решетки по авт. св.

20 М 389465, отличающееся тем, что, с целью повышения чувствительности и точности контроля параметров рядов излучателей с их фазовращателями при любом положении луча, квадрантные переключатели

25 четных рядов подключены к блоку управления положением луча непосредственно, а нечетных — через дополнительно введенный преобразующий элемент.
