Конденсаторный выключатель
Иллюстрации
Реферат

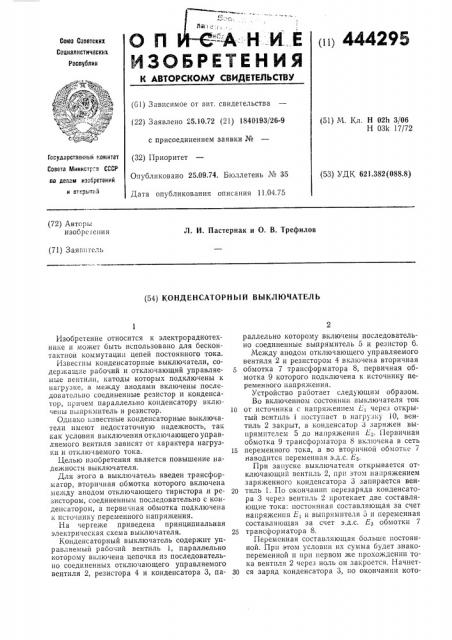

О П
ИЗОБРЕТЕНИЯ
444295
Союз Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (G1) Зависимое от авт. свидетельства (22) Заявлено 25.10.?2 (21) 1840193/26-9 с присоединением заявки № (32) Приоритет
Опубликовано 25.09.74. Бюллетень № 35
Дата опубликования описания 11.04.75 (51) М. Кл. Н 02h 3/06
Н 03k 17/72
Государствеииый комитет
Совета Министр."в СССР по делам изобретении и открь тий (53) УДК 621.382(088.8) (72) Авторы изобретения
Л. И. Пастернак и О. В. Трефилов (71) Заявитель (54) КОНДЕНСАТОРНЬ1Й ВЫКЛЮЧАТЕЛЬ
Изобретение относится к электрорадиотехнике и может быть использовано для бесконтактнои коммутации цепей постоянного тока.
Извесгны конденсаторные выключатели, содержащие рабочий и отключающий управляемые вентили, катоды которых подключены к нагрузке, а между анодами включены последовательно соединенные резистор и конденсатор, причем параллельно конденсатору включены выпрямитель и резистор.
Однако г звестные конденсаторные выключатели имеют недостаточную надежность, так как условия выключения отключающего управляемого вентиля зависят от характера нагрузки и отключаемого тока.
Целью изобретения является повышение надежности выключателя.
Для этого в выключатель введен трансформатор, вторичная обмотка которого включена между анодом отключающего тиристора и резистором, соединенным последовательно с конденсатором, а перви ная обмотка подключена к источнику переменного напряжения.
На чертеже приведена принципиальная электрическая схема выключателя.
Конденсаторный выключатель содержит управляемый рабочий вентиль 1, параллельно которому включена цепочка из последовательно соединенных отключающего управляемого вентиля 2, резистора 4 и конденсатора 3, параллельно которому включены последовательно соединенные выпрямитель 5 и резистор 6.
Между анодом отключающего управляемого вентиля 2 и резистором 4 включена вторичная обмотка 7 трансформатора 8, первичная обмотка 9 которого подключена к источнику переменного напряжения.
Устройство работает следующим образом.
Во включенном состоянии выключателя ток
10 от источника с напряжением L через открытый вентиль 1 поступает в нагрузку 10, вентиль 2 закрыт, а конденсатор 3 заряжен выпрямителем 5 до напряжения Е . Первичная обмотка 9 трансформатора 8 включена в сеть
15 переменного тока, а во вторичной обмотке 7 наводится переменная э.д.с. Ез.
При запуске выключателя открывается отключающий вентиль 2, при этом напряжением заряженного конденсатора 3 запирается вен20 тиль 1. По окончагиш иерезаряда конденсатора 3 через вентиль 2 протекает две составляющие тока: постоянная составляющая за счет напряжения Е, и выпрямителя 5 и переменная составляющая за счет э.д.с. Ез обмотки 7
25 трансформатора 8.
Переменная составляющая больше постоянной. При этом условии их сумма будет знакопеременной и при первом же прохождении тока вентиля 2 через ноль он закроется. Начнет30 ся заряд конденсатора 3, по окончании кото4444295
Составитель А. Дедюхин
Техред Т. Миронова
Редактор А. Зиньковский
Корректор Е. Мохова
Заказ 846/5 Изд. К 424 Тираж 722 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, K-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 рого выключатель готов к повторному включению. Поскольку условие надежного запирания вентиля 2 определяется соотношением постоянной и переменной составляющих тока вентиля 2, уменьшение сопротивления резистора 6 приводит к уменьшению времени между повторными включениями конденсаторного выключателя.
Предмет изобретения
Конденсаторный выключатель, содержащий рабочий и отключающий управляемые вентили, катоды которых по ключены к нагрузке, а между анодами вклн;иены последовательно соединенные резистор и конденсатор, причем параллельно конденсатору включены выпря5 митель и резистор, отличающийся тем, что, с целью повышения надежности, введен трансформатор, вторичная обмотка которого включена между анодом отключающего управляемого вентиля и резистором, соединен10 ным последовательно с конденсатором, а первичная обмотка подключена к источнику переменного напряжения.
