Устройство для очистки внутренней поверхности трубопровода

Устройство для очистки внутренней поверхности трубопровода

Иллюстрации

Показать все

Реферат



!

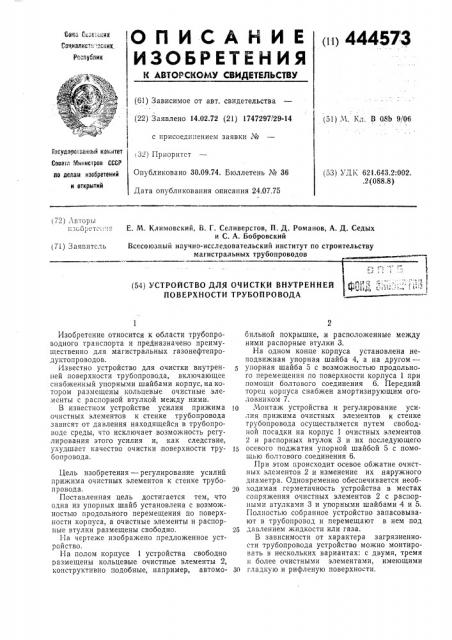

ОПИСАНИЕ ((() 44457 3

Социалист::, .вских

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Реев т олин (61) Зависимое от авт. свидетельства (22) Заявлено 14.02.72 (21) 1747297/29-14 (51) М. Кл, В 08Ь 9/06 с присоединением заявки №

Говудоротвенкык комитет,32) Приоритет

Опубликовано 30.09.74. Бюллетень № 36

Дата опубликования описания 24.07.75

Совета Мннивтров СССР ло логом изобретений и открытий (53) УДК 621.643.2:002. .2 (088.8) (72) Авторы ивобт е1е . гт

Е. М. Климовский, В. Г. Селиверстов, П. Д. Романов, А. Д. Седых и С. А. Бобровский

Всесоюзный научно-исследовательский институт по строительству магистральных трубопроводов (7i) Заявитель (54) VCTPOACTBO ))JIB O 1

ПОВЕРХНОСТИ ТР

Изобретение относится к области трубопроводного транспорта и предназначено преимущественно для магистральных газонефтепродуктопроводов.

Известно устройство для очистки внутренней поверхности трубопровода, включающее снабженный упорными .шайбами корпус, на котором размещены кольцевые очистные элементы с распорной втулкой между ними.

В известном устройстве усилия прижима очистных элементов к стенке трубопровода зависят от давления находящейся в трубопроводе среды, что исключает возможность регулирования этого усилия и, как следствие, ухудшает качество очистки поверхности трубопровода.

Цель изобретения — регулирование усилий прижима очистных элементов к стенке трубопровода.

Поставленная цель достигается тем, что одна из упорных шайб установлена с возможностью продольного перемещения по поверхности корпуса, а очистные элементы и распорные втулки размещены свободно.

1-1а чертеже изображено предложенное устройство, На полом корпусе 1 устройства свободно размещены кольцевые очистные элементы 2, конструктивно подобные, например, автомо2 бильной покрышке, и расположенные между ними распорные втулки 3.

На одном конце корпуса установлена неподвижная упорная шайба 4, а на другом— упорная шайба 5 с возможностью продольного перемещения по поверхности корпуса 1 при помощи болтового соединения 6. Передний торец корпуса снабжен амортизирующим оголовником 7.

Монтаж устройства и регулирование усилия прижима очистных элементов к стенке трубопровода осуществляется путем свободной посадки на корпус 1 очистных элементов

2 и распорных втулок 3 и их последующего

15 осевого поджатия упорной шайбой 5 с помощью болтового соединения 6.

При этом происходит осевое обжатие очистных элементов 2 и изменение их наружного диаметра. Одновременно обеспечивается необ2О ходимая герметичность устройства в местах сопряжения очистных элементов 2 с распорными втулками 3 и упорными шайбами 4 и 5.

Полностью собранное устройство запасовывают в трубопровод и перемещают в нем под

25 давлением жидкости или газа.

В зависимости от характера загрязненности трубопровода устройство можно монтировать в нескольких вариантах: с двумя, тремя и более очистными элементами, имеющими

30 гладкую и рифленую поверхности, 444573

Составитель И. Газарян

Редактор А. Куйрякoва Техред Г. Дворина Корре.,тор В Врыкспна

Заказ 1709/) Изд. № 1375 Тирай 565 Подписное

ЦНИЙПЙ - Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Изношенные очистные элементы быстро демонтируют в трассовых условиях и заменяют новыми. Возможность многойратного использования корпуса 1, распорных втулок 3 и упорной шайбы 5 с болтовым соединением 6 позволяет значительно повысить экономичность эксплуатации устройства.

Предмет изобретения

Устройство для очистки внутренней йоверхности трубопровода, включающее снабженпый упорными шайбами корпус, на котором размещены кольцевые очистные элементы с распорной втулкой между ними, отлич ающ е е с я тем, что, с целью регулирования уси5 лий прижима очистных элементов к стенке трубопровода, одна из упорных шайб установлена с возможностью продольного йеремещения по поверхности корпуса, а очистные элементы и распорные втулки разМещены

10 свободно.
