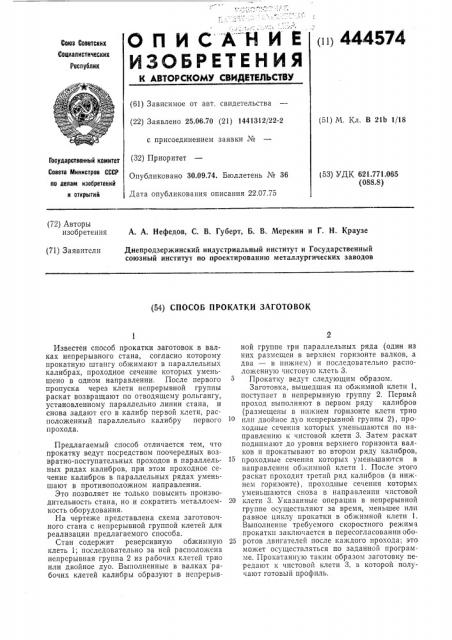

О П И С А-Н И Е (ц 444574

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик.

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 25.06.70 (21) 1441312/22-2 с присоединением заявки № (32) Приоритет

Опубликовано 30.09.74. Бюллетень № 36

Дата опубликования описания 22.07.75 (51) М. Кл. В 21b 1/18

Государственный комитет

Совета Министров СССР (53) УДК 621.771.065 (088.8) по делам изобретений и открытий (72) Авторы изобретения

А. А. Нефедов, С. В. Губерт, Б. В. Мерекин и Г, Н. Краузе (71) Заявители

Днепродзержинский индустриальный институт и Государственный союзный институт по проектированию металлургических заводов (54) СПОСОБ П ОКАтКИ ЗАГОТОВОК

Известен способ прокатки заготовок в валках непрерывного стана, согласно которому прокатную штангу обжимают в параллельных калибрах, проходное сечение которых уменьшено в одном направлении. После первого пропуска через клети непрерывной группы раскат возвращают IIQ отводящему рольгангу, установленному параллельно линии стана, и снова задают его в калибр первой клети, расположенный параллельно калибру первого прохода.

Предлагаемый способ отличается тем, что прокатку ведут посредством поочередных возвратно-поступательных проходов в параллельных рядах калибров, при этом проходное сечение калибров в параллельных рядах уменьшают в противоположном направлении.

Это позволяет не только повысить производительность стана, но и сократить металлоемкость оборудования.

На чертеже представлена схема заготовочного стана с непрерывной группой клетей для реализации предлагаемого способа.

Стан содержит реверсивную обжимную клеть 1; последовательно за ней расположена непрерывная группа 2 из рабочих клетей трио или двойное дуо. Выполненные в валках рабочих клетей калибры образуют в непрерывной группе три параллельных ряда (один из них размещен в верхнем горизонте валков, а два — в нижнем) и последовательно расположенную чистовую клеть 3.

Прокатку ведут следующим образом.

Заготовка, вышедшая из обжимной клети 1, поступает в непрерывную группу 2. Первый проход выполняют в первом ряду калибров (размещены в нижнем горизонте клети трио или двойное дуо непрерывной группы 2), проходные сечения которых уменьшаются по направлению к чистовой клети 3. Затем раскат поднимают до уровня верхнего горизонта валков и прокатывают во втором ряду калибров, проходные сечения которых уменьшаются в направлении обжимной клети 1. После этого раскат проходит третий ряд калибров (в нижнем горизонте), проходные сечения которых уменьшаются снова в направлении чистовой

20 клети 3. Указанные операции в непрерывной группе осуществляют за время, меньшее или равное циклу прокатки в обжимной клети 1.

Выполнение требуемого скоростного режима прокатки заключается в пересогласовании обо25 ротов двигателей после каждого прохода; это может осуществляться по заданной программе. Прокатанную таким образом заготовку передают к чистовой клети 3, в которой получают готовый профиль.

444574

Предмет изобретения

Составитель Ю. Лямов

Техред М. Семенов

Редактор Е. Шепелева

Корректор Л. Брахнина

Заказ 1660/10 Изд. № 1420 Тираж 837 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Я-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Способ прокатки заготовок, например круга, в валках непрерывного стана, о т л и ч а юшийся тем, что, с целью повышения производительности, прокатку ведут посредством поочередных возвратно-поступательных проходов в параллельных рядах калибров, при этом проходное сечение калибров в параллельных рядах уменьшают в противоположном направлении.
