Правильно-растяжная машина
Иллюстрации
Реферат
:ИА6 библиотека МБА

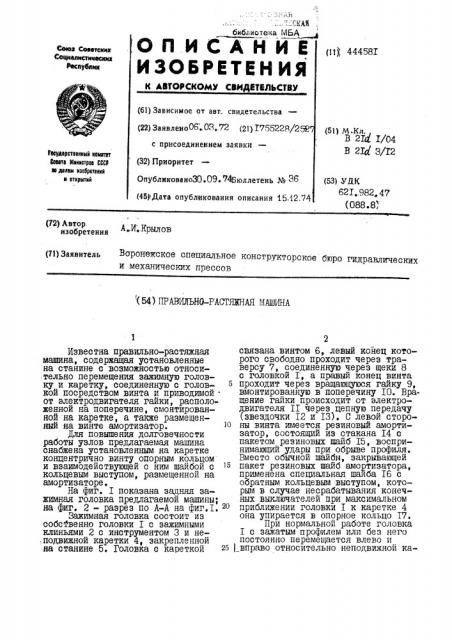

ОП ИСА НИ Е
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЙТВЛЬСТВУ (11)) 4 4458Е е=©вз Севетенн»
Сещналнстннаеин»
Ртаеяубани (61) Зависимое от авт. свидетельства (22) Заявлено06;,ОЭ. 72 (21) Г755228/250 (51) М-Кл.
В 2Я I/04
В 2Я 3/Х2 с присоеринением заявки
Гаеударетвенный наннтет
Сената йнннетрее СССР не делан нзебретеннй и DTNpblTNN (32) Приоритет
Опубликовано30.09. 746юллетень Мн 6 (45РДата опубликования описания 15.12.74 (53) УДК
62 I,.982. 47 (088.8, (72) Автор. изобретения А..И ..КРылов (71) Заявитель Воронежское специальное конструкторское бюро гидравлических и механических прессов (64) ПРАВИЛЪНО-РАСТЯЖНАЯ МАШИНА
Известна правильно-растяжная машина, содержащая установленные на стайине с возможностью относи тельно перемещения зажимную головку и каретку, соединенную с головкой посредством винта и приводимой . от электродвигателя гайки, расположенной на поперечине, смойтированной на каретке, а также размещенный на винте амортизатор.
Для повышения долговечности работы узлов предлагаемая машина снабжена установленным на каретке концентрично винту опорным кольцом и взаимодействующей с ним шайбой с кольцевым выступом, размещенной на амортизаторе.
На фиг. I показана задняя зажимная головка предлагаемой машины; на фиг. 2 - разрез по А-А на фиг.I.
Эажймная головка состоит из собственно головки I с зажимными клиньями 2 с инструментом 3 и не,подвижной каретки 4, закрепленной на станине 5. Головка с кареткой
2 связана винтом 6, левый койец которого свободно проходит через траверсу 7, соединенную через щеки 8 с головкой Г, а правый конец винта
5 проходит через вращающуюся гайку 9, вмонтированную в поперечину I0. Вращение гайки происходит от электродвигателя II через цепную передачу (звездочки I2 и I3). С левой сторо10 ны винта имеется резиновый амортизатор, состоящий из стакана I4 с пакетом резиновых шайб I5, воспринимающий удары при обрыве профиля.
Вместо обычной шайбы, закрывающей
15 пакет резиновых шайб амортизатора, применена специальная шаиба I6 с обратным кольцевым выступом, которым в случае несрабатывания конечных выключателей при максимальном
20 приближении головки I к каретке 4 она упирается в опорное кольцо Г7.
При нормальной работе головка
I с зажатым профилем или без него постоянно перемещается влево и
25 вправо относительно неподвижной ка3 4445BI ретки 4. для предотвращения удара ки на винте происходйт с меньшим .при максимальном приближении голов- моментом, и гайка. легко свинчиваетки к каретке предназначены конеч- ся с винта через отверстия IB в ные выключатели (на чертеже не по- звездочке ХЗ. казаны), отключающие двигатель при определенном недоходе головки до Предмет каретки. изобретения
B с ае выхода из строя конеч- Правильно-растяжная машина, соного выключателя происходит удар держащая установленные на станийе с головки о каретку, в результате возможностью относительного перемемгновенного останова винта гайка щения зажимную головкт и каретку, на винте заклинивается, и обмотка соединенную с головкой посредством двигателя горит. для устранения винта и приводимой от злектродвигажесткого удара головкино каретку На теля гайки, расположенной на попереамортизаторе имеется специальная чине, смонтированной на каретке, а шайба .I6 с кольцевым выступом, ко- также размещенный на винте амортизаторая при встрече головки с карет- тор, отличающаяся тем, что, с целью кой упирается в опорное кольцо I7. повйшения долговечности работы узлов
Резиновые шайбы I5 амортизатора сжи- машины, она снабжена установленным маются, нагрузка на двигателе рас- на каретке концентрично винту опортет, и двигатель отключается от то- ным кольцом и взаимодействующей с кового реле, установленного в цепи, ним шайбой с кольцевым выступом, разВ результате устранения мгно- мещенной на амортизаторе. венного жесткого удара затяжка гай(.остг>ии> <:ль 11 !(/ и . 11, (1<> ! 1Н. ГУХЯНОЯЯ 1 Р" H. !!ЕНИ!!а
