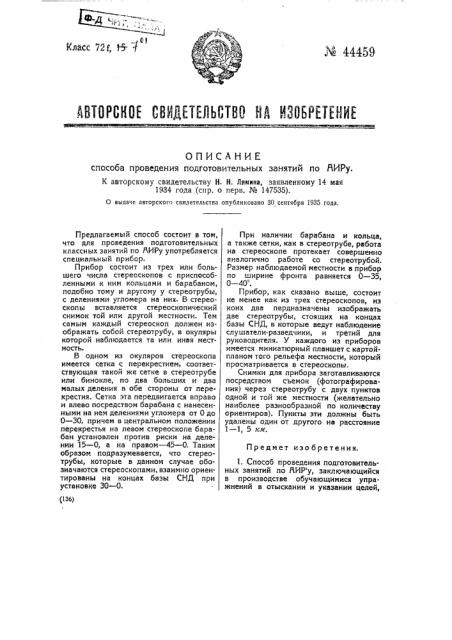

ОПИСАНИЕ способа проведения подготовительных занятий по RHPy.

К авторскому свидетельству Н. Н. Лямина, заявленному 14 мая

1934 года (спр. о перв. ¹ 147535).

0 выдаче авторского свидетельства опубликовано ЗО сентября 1935 года.

Предлагаемый способ состоит в том, что для проведения подготовительных классных занятий по RHPy употребляется специальный прибор.

Прибор состоит из трех или большего числа стереоскопов с приспособленными к ним кольцами и барабаном, подобно тому и другому у стереотрубы, с делениями угломера на них. B стереоскопы вставляется стереоскопический снимок той или другой местности. Тем самым каждый стереоскоп должен изображать собой стереотрубу, в окуляры I которой наблюдается та или иная местность.

В одном из окуляров стереоскопа имеется сетка с перекрестием, соответствующая такой же сетке в стереотрубе или бинокле, по два больших и два малых деления в обе стороны от перекрестия. Сетка эта передвигается вправо и влево посредством барабана с нанесенными на нем делениями угломера от О до

Π— 30, причем в центральном положении перекрестья на левом стереоскопе барабан установлен против риски на делении 15 — О, а на правом — 45 — О. Таким образом подразумевается, что стереотрубы, которые в данном случае обозначаются стереоскопами, взаимно ориентированы на концах базы СНД при установке 30 — О. узы) При наличии барабана и кольца, а также сетки, как в стереотрубе, работа на стереоскопе протекает совершенно аналогично работе со стереотрубой.

Размер наблюдаемой местности в прибор по ширине фронта равняется Π— 35, Π— 40 .

Прибор, как сказано выше, состоит не менее как из трех стереоскопов, из коих два пердназначены изображать две стереотрубы, стоящих на концах базы СНД, в которые ведут наблюдение слушатели-разведчики, и третий для руководителя. У каждого из приборов имеется миниатюрный планшет с картойпланом того рельефа местности, который просматривается в стереоскопы.

Снимки для прибора заготавливаются посредством съемок (фотографирования) через стереотрубу с двух пунктов одной и той же местности (желательно наиболее разнообразной по количеству ориентиров). Пункты эти должны быть удалены один от другого на расстояние

1 — 1, 5 км.

Предмет изо бретения.

1. Способ проведения подготовитель" ных занятий по RHP у, заключающийся в производстве обучающимися упражнений в отыскании и указании целей, измерении расстояний и т. и., помощью стереоскопов со снимками местности, произведенными в условиях действительного наблюдения и содержащими объекты целеуказания, ориентиров и т. д.

2. Устройство стереоскопов для проведения упражненйя по и . 1, отличающееся тем, что в поле зрения стереоскопа вводится сетка стереотрубы, управляемая визиром стереоскопа приводами такими же, какие имеются у стереотрубы.
