Устройство для изготовления изделий из арболита

Устройство для изготовления изделий из арболита

Иллюстрации

Показать все

Реферат

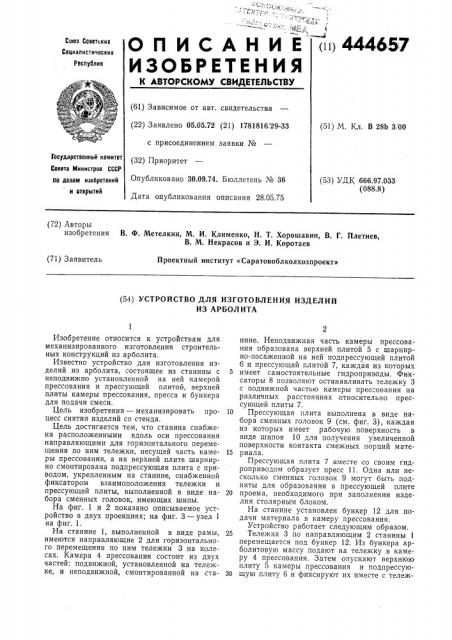

01i 444657

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 05.05.72 (21) 1781816. 29-33 с присоединением заявки № (32) Приоритет

Опубликовано 30.09.74. Бюллетень № 36

Дата опубликования описания 28.05.75 (51) М. Кл. В 28Ь 3. 00

Государственный комитет

Совета Министров СССР (53) УДК 666.97.033 (088.8) по делам изобретений и открытий (72) Авторы изобретения В. Ф. Метелкин, М. И. Клименко, Н. Т. Хорошавин, В. Г. Плетнев, В. М. Некрасов и Э. И. Коротаев (71) Заявитель

Проектный институт «Саратовоблколхозпроект» (54) УСТРОЙСТВО ДЛЯ ИЗГОТОВЛЕНИЯ ИЗДЕЛИЙ

ИЗ АРБОЛ ИТА

Изобретение относится к устройствам для механизированного изготовления строительных конструкций из арболита.

Известно устройство для изготовления изделий из арболита, "остоящее из станины с неподвижно установленной на ней камерой прессования и прессующей плитой, верхней плиты камеры прессования, пресса и бункера для подачи смеси.

Цель изобретения — механизировать процесс снятия изделий со стенда.

Цель достигается тем, что станина снабжена расположенными вдоль оси прессования направляющими для горизонтального перемещения по ним тележки, несущей часть камеры прессования, а на верхней зтлите шарнирно смонтирована подпрессующая плита с приводом, укрепленным на станине, снабженной фиксатором взаимоположения тележки и прессующей плиты, выполненной в виде набора сменных головок, имеющих шипы.

На фиг. 1 и 2 показано описываемое устройство в двух проекциях; на фиг. 3 — узел 1 на фиг. 1.

На станине 1, выполненной в виде рамы, имеются направляющие 2 для горизонтального перемещения по ним тележки 3 на колесах. Камера 4 прессования состоит из двух частей: подвижной, установленной на тележке, и неподвижной, смонтированной на станине. Неподвижная часть камеры прессования образована верхней плитой 5 с шарнирно-посаженной на ней подпрессующей плитой

6 и прессующей плитой 7, каждая из которых

5 имеет самостоятельные гидроприводы. Фиксаторы 8 позволяют останавливать тележку 3 с подвижной частью камеры прес"ования на различных расстояниях относительно прессующей плиты 7.

10 Прессующая плита выполнена в виде набора сменных головок 9 (см. фиг. 3), каждая из которых имеет рабочую поверхность в виде шипов 10 для получения увеличенной поверхности контакта смежных порций мате15 риала.

Прессующая плита 7 .вместе со своим гидроприводом образует пресс 11. Одна или несколько сменных головок 9 могут быть подняты для образования в прессующей плите

20 проема, необходимого при заполнении изделия столярным блоком.

На станине установлен бункер 12 для подачи материала в камеру прессования.

Устройство работает следующим образом.

25 Тележка 3 по направляющим 2 станины 1 перемещается под бункер 12. Из бункера арболитовую массу подают на тележку в камеру 4 прессования. Затем опускают верхнюю плиту 5 камеры прессования и подпрессую30 щую плиту 6 и фиксируют их вместе с тележ444657

3 кой фиксаторами 8. Гидропривод пресса 11 перемещает прессующую плиту 7 и о=уществляет прессование. По окончании прессования прессующую плиту 7, верхнюю и подпрессующую плиты возвращают в исходное положение. Тележку перемещают на один шаг вперед и вновь останавливают на позиции загрузки. После этого цикл повторяется.

По окончании прессования всего изделия тележку 3 выдвигают по направляющим 2 за пределы про"са, и изделие, повернутое в вертикальное положение, снимают с тележки вместе с бортоснасткой, Предмет изобретения

Устройство для изготовления изделий из арболита, состоящее из станины с неподвижно установленной на ней камерой прессования и прессующей плитой, верхней плиты камеры пре=сования, пресса и бункера для подачи смеси, отличающееся тем, что, с

5 целью механизации процесса снятия изделий со стенда, станина .снабжена расположенными вдоль оси прессования направляющими для горизонтального перемещения по ним тележки, несущей часть камеры пре=сования, а

10 на верхней плите шарнирно смонтирована подпрессующая плита .с приводом, укрепленным на станине, снабженной фиксатором взаимоположения тележки и прессующей плиты, выполненной в виде набора сменных головок, 15 имеющих шипы.

444657

У.тю I

Составитель Г. Гликман

Редактор А. Купрякова

Техред Н. Куклина

Корректор И. Позняковская

Типография, пр. Сапунова, 2

Заказ 1214/8 Изд. № 1276 Тираж 537 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5
