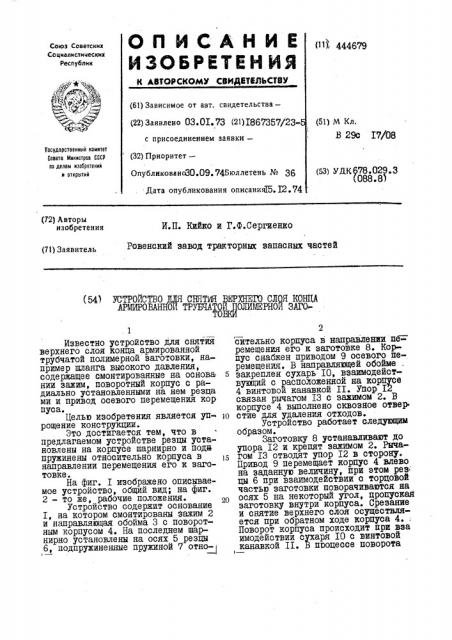

ОП ИСАН ИЕ

ИЗОБРЕТЕН Ия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (11), 444679

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства— (22) Заявлено ОЗ.OI,73 (21) I867357/23(51) М Кл.

В 29с Г1/08 с присоединением заявки—

Государственный квинтет

Совета Мнннстров СССР оо делан нзооретеннй и открытий (32) Приоритет— (53) УЛК678.029.3 (088.8) Опубликованс80.09. 74Бюллетень И 36

Дата опубликования описанияБ. I2 ° 74 (72) Авторы изобретения

И.П. Кийко и Г.Ф.Сергиенко

Ровенский завод тракторных запасных частей (71) Заявитель (54) УСТРОЙСТВО СНЯТИЯ ВЕРХНЕГО СЛОЯ КОНЦА

АРМИРО 01 ТРУБЧАТО ПОЛИМЕРНОЙ ЗАГОТОВКИ. 1

Известно устройство для снятйя верхнего слоя конца армированной трубчатой полимерной заготовки, например шланга высокого давления, содержащее смонтированные на осйова нии зажим, поворотный корпус с радиально установленными на нем резца ми и привод осевого перемещения кор пуса.

Целью изобретения является упрощение конструкции.

Это достигается тем, что в предлагаемом устройстве резцы установлены на корпусе шарнирно и поды пружинены относительно корпуса в направлении перемещения его к заготовке.

Йа фиг. I изображено описываемое устройство, общий вид; на фиг.

2 — то же, рабочие положейия.

Устройство содержит основание

I, на котором смонтированы зажим 2 и направляющая обойма 3 с поворотным корпусом 4. На последнем шарнирно установлены на осях 5 резцы

6, подпружиненные пружиной 7 отно

2 сительно корпуса в направлении пе= ремещения его к заготовке 8. Корпус снабжен приводом 9 осевого перемещения. В направляющей обойме

5 закреплен сухарь IG, взаимодействующий с расположенйой на корпусе

4 винтовои канавкой Н. Упор I связан рычагом I3 с зажимом 2. В корпусе 4 выполнено сквозное отвер

1о стие для удаления отходов.

Устройство работает следующим образом.

Заготовку 8 устанавливают до упора I2 и крепят зажимом 2. Рыча15 гом I3 отводят упор I2 в сторону.

Привод 9 перемещает корпус 4 влево на заданную величину, при атом рез: цы 6 при взаимодействии с торцовой частью заготовки поворачиваются на осях 5 на некоторый угол, цропуская заготовку внутри корпуса. Срезание и снятие верхнего слоя осуществляется при обратном ходе корпуса 4.;

Поворот корпуса происходит при вза имодействии сухаря IO с винтовой канавкой П. В процессе поворота

444679 ф корпуса 4 резцы 6, постепенно вре- слоя конца армированной трубчатой заясь в верхний слой заготовки, полимерной" заготовки, например шлан делают на ней кольцевой надрез, а га высокого давления, содержащее затем, продолжая движение, стяги- смонтированные на осйовании зажим, вают верхний обрезанный слой заго- 5 поворотный корпус с радиально устатовки. Отрезок удаляется через новленными на нем резцами и привод сквозное отверстие. Затем произво- осевого перемещения корпуса, отлидят разщим заготовки, при этом чающееся тем, что, с целью упрощеупор I2 возвращается в исходное по ния конструкции, резцы установлены ложение. После этого цикл повторя 10 на корпусе шарнйрно и подпружинены: ется. — относительно корпуса в направлении

ПРЕДМЕТ ИЗОБРЕТЕНИЯ перемещения его к заготовке.

Устройство для снятия .верхнего

3 2 О 12 7 р П 10 Риг. /

8 12 7

Ôì8. 2
