Легкобетонная смесь

Легкобетонная смесь

Иллюстрации

Показать все

Реферат

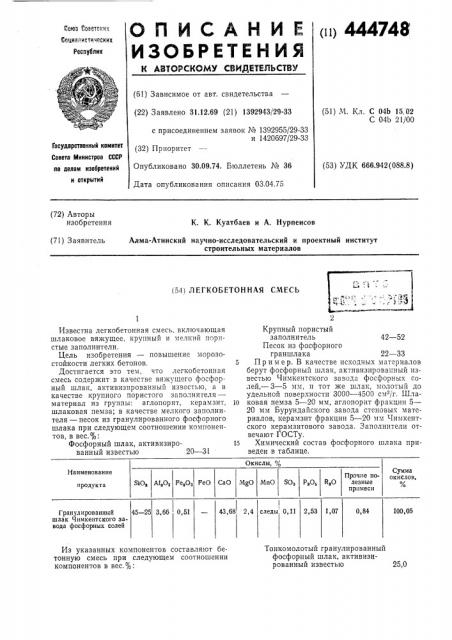

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (II> 444748

СОюз Советскнк

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 31.12.69 (21) 1392943/29-33 (51) М. Кл. С 04Ь 15, 02

С 04b 21/00 с присоединением заявок № 1392955/29-33 и 1420697/29-33 (32) Приоритет

Государственный комитет

Совета Министров СССР по делам изобретений и открытий

Опубликовано 30.09.74, Бюллетень ¹ 36

Дата опубликования описания 03.04.75 (53) УДК 666,942(088.8) (72) Авторы изобретения

К. К. Куатбаев и А. Нурпеисов (71) Заявитель

Алма-Атинский научно-исследовательский и проектный институт строительных материалов (54) ЛЕГКОБЕТОННАЯ СМЕСЬ

Окислы, %

Наименование продукта

Сумма окислов ог

Прочие полезные примеси

Mrlo яо, R,О

РеО

Ре,ОЗ

Si01

Мдо

СаО

А1,0з

43,68

Гранул ированный 45 — 25

1 шлак Чимкентского завода фосфорных солей

1 следы 0,11

2,4

0,51

1,07

2,53

0,84

З,бб

100,05

Тонкомолотьш гранулированный фосфорный шлак, активизированный известью

25,0

Известна легкобетонная смесь, включающая шлаковое вяжущее, крупный и мелкий пористые заполнители.

Цель изобретения — повышение морозостойкости легких бетонов.

Достигается это тем, что легкобетонная смесь содержит в качестве вяжущего фосфорный шлак, активизированный известью, а в качестве крупного пористого заполнителя— материал из группы: аглопорит, керамзит, шлаковая пемза; в качестве мелкого заполнителя — песок из гранулированного фосфорного шлака при следующем соотношении компонентов, в вес.%:

Фосфорный шлак, активизированный известью 20 — 31

Из указанных компонентов составляют бетонную смесь при следующем соотношении компонентов в вес,%:

Крупный пористый заполнитель 42 — 52

Песок из фосфорного граншлака 22 — 33

5 Пример. В качестве исходных материалов берут фосфорный шлак, активизированный известью Чимкентского завода фосфорных солей,— 3 — 5 мм, и тот же шлак, молотый до удельной поверхности 3000 †45 см /г. Шла10 ковая пемза 5 — 20 мм, аглопорит фракции 5—

20 мм Бурундайского завода стеновых материалов, керамзит фракции 5 — 20 мм Чимкентского керамзитового завода. Заполнители отвечают ГОСТУ, 15 Химический состав фосфорного шлака приведен в таблице.

444748

Составитель К. Куатбаев

Техред Н. Куклина Корректор T. Гревцова

Редактор А. Купрякова

Заказ 790/6 Изд. М 1146 Тираж 591 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Я(-35, Раушская наб., д. 4/5

Типогр афи я, п р. С а пупов а, 2

Крупный пористый заполнитель 50,0

Песок из фосфорного граншлака 25,0

Сухие компоненты бетонной смеси смешивают в течение 3-х мин, Бетонную смесь уплотняют в формах путем вибрирования на стандартной виброплощадке в течение 30 сек. Полученный бетон подвергают гидротермальной обраоотке в автоклаве при избыточном давлении 8 кгс/см по режиму 2+8+2 час. Прочность изготовленных из данного состава образцов 10)(10 (10 см составляет 150 — 300 кгс/см, объемная масса в сухом состоянии 1300 — 1500 кг/м . морозостойкость 200 циклов.

Предмет изобретения

Легкобетонная смесь, включающая шлаковое вяжущее, крупный и мелкий пористые заполнители, отл ич а ю ща я с я тем, что, с целью повышения морозостойкости, она содержит в качестве вяжущ го фосфорный шлак, активизированный известью, в качестве крупного пористого заполнителя — материал из группы: аглопорит, керамзит, шлаковая пемза, в качестве мелкого заполнителя — песок из гранулированного фосфорного шлака при следующем соотношении компонентов, в вес.%..

Фосфорный шлак, активизированный известью 20 — 31

Крупный пористый заполнитель

Песок из фосфорного граншлака 22 — 33
