Устройство для проветривания карьеров
Патент 444881
Авторы
Устройство для проветривания карьеров
Иллюстрации
Реферат

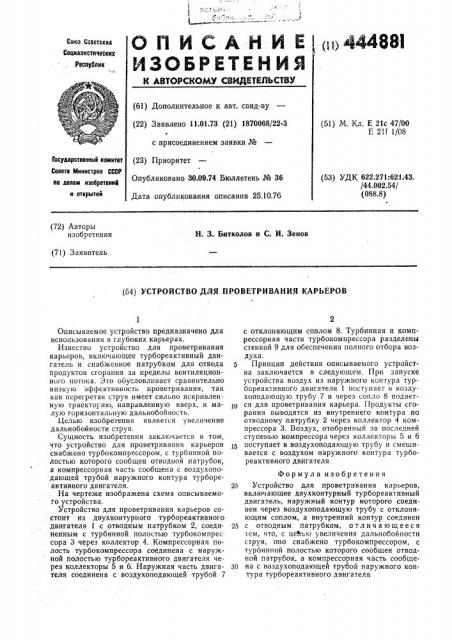

Сова Советских
Сонналнстическкх
Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 11.01.73 {21) 1870068/22-3 в с присоединением заявки № (51) М. Кл. Е 21с 47/00
Е 21f 1/08
Государственный комитет
Совета Министров СССР но делан изобретений н открытий (23) Приоритет
Опубликовано 30.09.74 Бюллетень № 36 (53) УДК 622.271:621.43.
/44.002.54/ (088.8) Дата опубликования описания 25.10.76 (72) Авторы изобретения
H. 3. Битколов и С. И. Зенов (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ПРОВЕТРИВАНИЯ КАРЬЕРОВ
Описываемое устройство предназначено для использования в глубоких карьерах, Известно устройство для проветривания карьеров, включающее турбореактивный двигатель и снабженное патрубком для отвода продуктов сгорания за пределы вентиляционного потока. pro обусловливает сравнительно низкую эффективность проветривания, так как перегретая струя имеет сильно искривленную траекторию, направленную вверх, и малую горизонтальную дальнобойность.
Целью изобретения является увеличение дальнобойности струи.
Сущность изобретения заключается в том, что устройство для проветривания карьеров снабжено турбокомпрессором, с турбинной полостью которого сообщен отводной патруоок, а компрессорная часть сообщена с воздухоподающей трубой наружного контура турбореактивного двигателя.
На чертеже изображена схема описываемого устройства.
Устройство для проветривания карьеров состоит из двухконтурного турбореактивного двигателя 1 с отводным патрубком 2, соединенным с турбинной полостью турбокомпрессора 3 через коллектор 4. Компрессорная полость турбокомпрессора соединена с наружной полостью турбореактивного двигателя через коллекторы 5 и 6. Наружная часть двигателя соединена с воздухоподающей трубой 7 с отклоняющим соплом 8. Турбинная и компрессорная части турбокомпрессора разделены стенкой 9 для обеспечения полного отбора воздуха.
Принцип действия описываемого устройства заключается в следующем. При запуске устройства воздух из наружного контура турбореактивного двигателя 1 поступает н воздухоподающую трубу 7 и через сопло 8 подает1р ся для проветривания карьера. Продукты сгорания выводятся из внутреннего контура по отводному патрубку 2 через коллектор 4 компрессора 3. Воздух, отобранный за последней ступенью компрессора через коллекторы 5 и б
И поступает в воздухоподающую трубу и смешивается с воздухом наружного контура турбореактивного двигателя.
Формула изобретения
20 Устройство для проветривания карьеров, включающее двухконтурный турбореактивный двигатель, наружный контур которого соединен через воздухоподающую трубу с отклоняющим соплом, а внутренний контур соединен
25 с отводным патрубком, о т л и ч а ю щ е е с я
1см, что, с це%ью увеличения дальнобойности струи, оно снабжено турбокомпрессором, с турбинной полостью которого сообщен отводной патрубок, а компрессорная часть сообщезО на с воздухоподающей трубой наружного контура турбореактивного двигателя.
444881
Редактор Р. Киселева ° Техред В. Рыбакова Корректор О. Тюрина
Заказ $650 Изд, М /Ф/ Тираж Рс .зР Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, 113035, Раушская наб., 4
Предприятие «Патент», Москва, Г-59, Бережковская на6., 24
