Стойка шахтной крепи

Стойка шахтной крепи

Иллюстрации

Показать все

Реферат

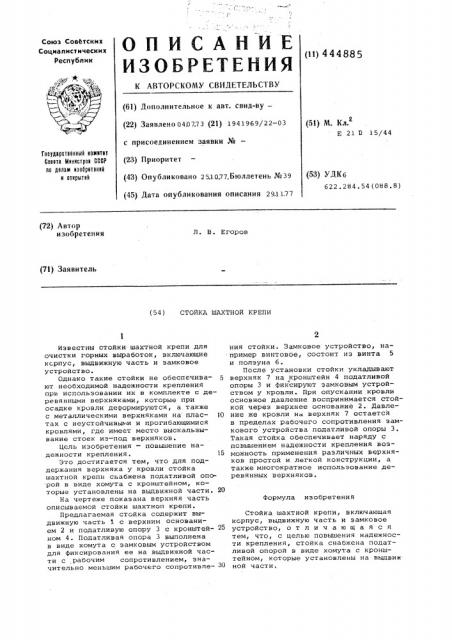

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (») 444885 (61) Дополнительное к авт. саид-ву— (22) Заявлено 04,0773 (21) 1941969/22-03 с присоединениепт заявки ¹ (23) Приоритет (43) Опубликовано 251077.Бтоллетень №39 (45) Дата опубликования описания 29.11.77 (5l) М. Кл.

Е 21 D 15/44

Государстеенный номнтвт

Сонета Мнннстрое СССР па делам неооретеннй н отнрытнй (72) Автор изобретения

Л. В. Егоров (71) Заявитель (54) CTOAKA ШАХТНОЙ КРЕПИ ния стойки. Замковое устройство, например винтовое, состоит из винта 5 и ползуна 6.

После установки стойки укладывают верхняк 7 на кронштейн 4 податливой опоры 3 и фиксируют замковым устройством у кровли. При опускании кровли основное давление воспринимается стойкой через верхнее основание 2. Давление же кровли на верхняк 7 остается в пределах рабочего сопротивления замкового устройства податливой опоры 3.

Такая стойка обеспечивает наряду с повышением надежности крепления возможность применения различных верхняков простой и легкой конструкции, а также многократное использование деревянных верхняков.

Формула изобретения

Стойка шахтной крепи, включающая корпус, выдвижную часть и замковое устройство, отличающаяся тем, что, с целью повышения надежности крепления, стойка снабжена податливой опорой в виде хомута с кронштейном, которые установлены на выдвиж ной части, Известны стойки шахтной крепи для очистки горных выработок, включающие ксрпус, выдвижную часть и замковое устройство.

Однако такие стойки не обеспечива- 5 ют необходимой надежности крепления при использовании их в комплекте с деревянными верхняками, которые при осадке кровли деформируются, а также с металлическими верхняками на плас- 10 тах с неустойчивыми и прогибающимися кровлями, где имеет место выскальзывание стоек из-под верхняков.

Цель изобретения — повышение надежности крепления. 15

Это достигается тем, что для поддержания верхняка у кровли стойка шахтной кретин снабжена податливой опорой в виде хомута с кронштейном, которые установлены на выдвижной части. 20

На чертеже показана верхняя часть описываемой стойки шахтной крепи.

Предлагаемая стойка содержит выдвижную часть 1 с верхним основанием 2 и податливую опору 3 с кронштей- 25 ном 4. Податливая опора 3 выполнена в виде хомута с замковым устройством для фиксирования ее на выдвижной части с рабочим сопротивлением, значительно меньшим рабочего сопротивле- 80 (о3) УДК6

622.284.54(088.8) 444885

Составитель В. Бутакон

Техред Н.Бабурка Корректор N. Демчик

Редактор Е. Дайч

Эаказ 3361/5

Тираж 757

Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4
