Датчик расхода
Иллюстрации
Реферат

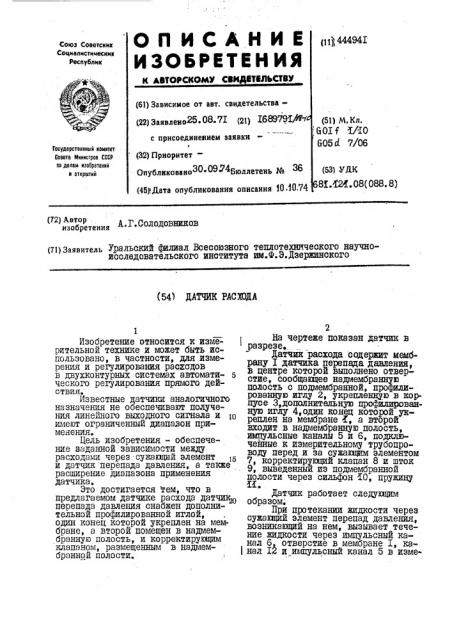

ОП ИСАН ИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЙТВЛЬСТВУ (11) 44494I
Союз Советских
Социалистических
Реслублик (61) Зависимое от авт. свидетельства— (22) Заявлен о 25. 08. 71 (21) 768979 % (51) М. Кл.
; G0I f .МО
605d 7/06 с присоединением заявки
1 (32) Приоритет—
ОпубликованоЗ0 09""46ктллетень ¹
Госудврственный комитет
Совете Министров СССР по делам изобретений н открытий (53) УЙК
81 Ë21.08(088. 8) (45 Дата опубликования описания 10.10.74 (72) Автор изобретения А.Г. Солодовников (71)заявитель УраЛЬСКИй фИЛИаЛ ВСЕСОЮЗНОГО тЕПЛОтЕХНИЧЕСКОГО НауЧНОисследовательского института им.Ф.Э.Дзержинского (54) ДАТЧИК РАСЮДА
Изобретение относится к m,ерительной технике и может быть использовано, в частности, для измерения и регулирования расходов в двухконтурных системах автомати- ь ческого регулирования прямого действия.
Йзвестные датчики аналогичного назначения не обеспечивают получения линейного выходного сигнала и имеют ограниченный диапазон применения.
Цель изобретения — обеспечение ааданной зависимости между расходами через сужакций элемент и датчик перепада давления, а также расширение диапазона примейения датчика.
Это достигается тем, что в предлагаемом датчике расхода датчик 1 перепада давления снабжен дополн тельной профилированной иглой, один конец которой укреплен на мембране, а второй помещен в надмембранную полость, и корректирующим клапаном, размещенным в надмембранной йолости.
На чертеже показан датчик в разрезе.
Датчик расхода содержит мембрану I датчика перепада давления, в центре которой выполнено отверстие, сообщающее надмембра ю полость с подмембранной, про рованную иглу 2, укрепленную в корпусе З,дополнительную профилирсванную иглу 4,один конец которой укреплен на мембране 8, а второй входит в надмембранную полость, импульсные каналы 5 и 6,,подключейные к измерительному трубопроводу перед и за сужакырщ элементом
7, корректирующий клапан 8 и шток
9, выведенный из подмембранной
H. полости через сильфон 10, пружину
Датчик работает следующим образом.
Прй протекании жидкости через сужакщий элемент перепад давления, возникающий на нем, вызывает течение жидкости через импульсный канал 6 отверстие в мембране I, ка-! нал Х1 и импульсный канал 5 в изме444 94i рительный трубопровод за сужающим пада давления с профилированной элементом. иглой, подключенный импульсными
На мембране I в результате трубками к измерительному трубодросселирующего действия про4или- проводу, отличающийся тем, что, рованных игл и корректирующего кла-, с целью обеспечения заданйой завипана возникает перепад давления, 5 симости между расходами через пропорциональный расходу в задан- сужающий элемент и датчик перепаной зависимости и обусловливыйий да давления,a Tame рас© ирения диа сжатие пружины и перемещение IUTo, дазона йрименения датчика пуередаваемое на исйолнительный 0 тем изменения его настройки, датрегистрирующий) прибор. чик перепада давления снабжен дополнительной профилированной иглой, ПРГдМЕТ ИЗОБР рщщ - один конец которой укреплен на мем бране, а второй помещен в надмемДатчик расхода, содержащий, бранную полость, и корректирующим измерительныи трубопровод с клапаном размещенным в надмемб анустановленным в нем сужающим эле- ной полости. ментом, и мембранный датчик переСоставители В ° РОЗОВСКйЯ
